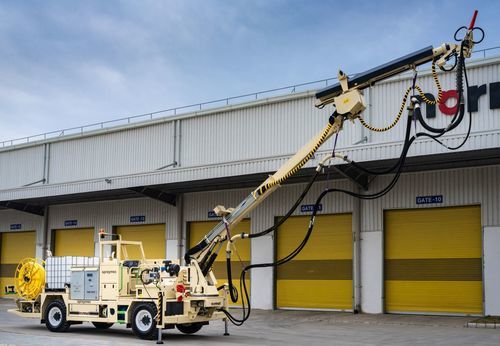

Pompe à béton mobile SPRAYMEC 5100

pour tunnelpour chantierpour applications minières

Présentation
Le Spraymec 5100 est un pulvérisateur de béton mobile conçu pour les profils de tunnels moyens à grands. Le système en boucle fermée synchronise le dosage de l'accélérateur avec le débit de béton. Une pompe à double piston NSP 30 basse pulsation (jusqu'à 30 m3/h) avec fonction inversion et une commande hydraulique indépendante assurent un débit de béton régulier. Le manipulateur de projection très maniable offre une large couverture et une protection contre les rebonds. Un compresseur embarqué à fort débit et des canalisations en acier de grand diamètre réduisent les risques d'obstruction. Les commandes sont classées IP65, diagnostic par bus CAN; systèmes de nettoyage et de lubrification automatiques en option. Direction et traction 4 roues pour l'utilisation en milieu souterrain confiné.

Spécification clé

• Pulvérisateur pour tunnels à châssis rigide
• Portée verticale maximale : 14 m
• Débit pompe béton : Jusqu'à 30 m3/h (pompe double piston NSP 30)
• Hauteur en service : 2,9 m

Caractéristiques
Sécurité

• Cabine homologuée FOPS/ROPS
• Interrupteur d'enclenchement de porte de cabine avec application de frein de sécurité en standard
• Caméra de recul optionnelle pour améliorer la visibilité arrière
• Freins de sécurité SAHR à sécurité en cas de défaillance

Ergonomie et environnement opérateur

• Cabine conçue en priorité pour l'ergonomie et la sécurité
• Siège conducteur suspendu avec ceinture abdominale rétractable et interrupteur de sécurité

Productivité et efficacité

• Flèche de projection agile et précise avec suivi vertical et horizontal, mouvement automatique du télescope supérieur et nutation de buse
• Excellente protection contre les rebonds et mouvements hydrauliques proportionnels, régulés en pression
• Option Normet SmartScan pour la mesure d'épaisseur du béton
• Pompe à béton NSP 30 double piston basse pulsation (jusqu'à 30 m3/h) avec fonction inversion et agitateur entraîné hydrauliquement
• Système accélérateur avec pompe entraînée hydrauliquement et contrôlée électriquement (12 bar) et cuve accélérateur 1000 l (second réservoir 1000 l optionnel)
• Dosage de l'accélérateur entièrement synchronisé avec l'alimentation en béton
• Laveuse haute pression avec enrouleur de tuyau; compresseur à vis électrique optionnel
• Systèmes optionnels : graissage automatique pour pompe, porteur et flèche, lavage automatique de la conduite de béton, système eau haute pression pour nettoyage et pré-humectation

Caractéristiques techniques

• Modèle : Spraymec 5100
• Type de machine : Pulvérisateur pour tunnels à châssis rigide
• Portée verticale maximale : 14 m
• Débit pompe béton : Jusqu'à 30 m3/h (NSP 30)
• Hauteur en service : 2,9 m
• Pompe accélérateur : Entraînée hydrauliquement, commande électrique (12 bar)
• Réservoir accélérateur : 1000 l (second réservoir 1000 l optionnel)
• Compresseur embarqué à fort débit
• Canalisations en acier de grand diamètre pour minimiser les obstructions
• Commandes : Classement IP65
• Diagnostic : Bus CAN
• Traction et direction : Traction 4 roues et direction 4 roues
• Hydraulique : Commande hydraulique indépendante, mouvements proportionnels et régulés en pression
• Options : Normet SmartScan, graissage automatique, système de lavage de ligne, système de nettoyage haute pression
