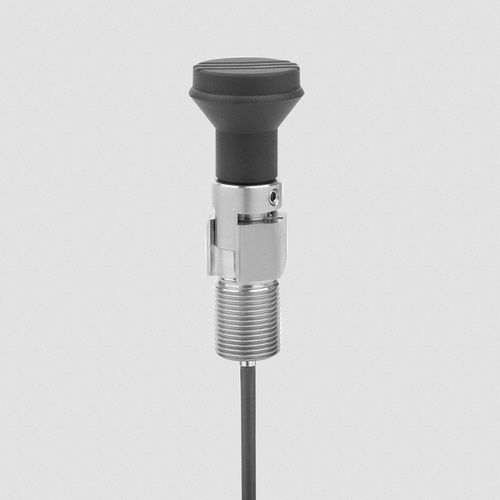

Doigt d'indexage en acier inoxydable 03096-07 series

verrouillable

Éléments de commande en inox pour la commande à distance, avec bouton de manœuvre, systèmes de câbles Bowden

Description du produit
Nos éléments de commande pour la commande manuelle des systèmes de câbles Bowden sont spécialement adaptés aux doigts d’indexage compatibles avec ces systèmes. L’association du doigt d’indexage et de l’élément de commande permet de former un système complet adapté à de nombreuses applications. Les différentes formes de poignées permettent une manipulation optimale en fonction de l’application.

Variantes de commande : avec fonction de verrouillage, sans fonction de verrouillage, protection anti-rotation, came rotative.
Formes de poignée : bouton de manœuvre, poignée en T, bouton étoile, manette indexable.

Matière
Élément de commande 1.4305.
Poignée en thermoplastique.
Vis d’arrêt en laiton.

Finition
Pièces en inox brut.
Vis d’arrêt zinguée.
Poignées en plastique de différentes couleurs.

Nota
Lors de l'installation de câbles Bowden, il convient de tenir compte des points suivants :
la longueur de l'extrémité libre du câble peut varier en fonction de l'angle de pose, du rayon de courbure et de la charge. Ainsi, la longueur de la contre-butée (gaine de câble) doit être ajustée à l'aide de la vis d'arrêt fournie après la pose du câble Bowden. La vis d'arrêt permet de régler en même temps la précontrainte du système de câble Bowden.
Lors de la pose, il convient de veiller tout particulièrement à respecter le rayon de courbure minimal, en l'occurrence R = 65 mm. Un rayon trop serré peut entraîner une usure accrue et une augmentation des frottements.
Il convient également d'éviter de descendre momentanément en dessous du rayon de courbure minimal lors du montage afin de ne pas endommager la gaine de câble. Par ailleurs, la gaine est uniquement conçue pour absorber les forces de pression. Si elle est trop tendue, la spirale interne est étirée et endommagée de façon permanente.

Sur demande
Finitions spéciales.

Accessoire
Doigt d’indexage 03096-08.
Doigt d’indexage 03096-09.
Écrous hexagonaux 07212.
Supports de doigt d’indexage 03099.
Câbles Bowden 03096-14.
Câbles métalliques 03096-15.
Gaines de câble 03096-20.
Embouts 03096-25.
Vis d’arrêt 03096-30.
Collecteur de câbles Bowden 03096-50.
