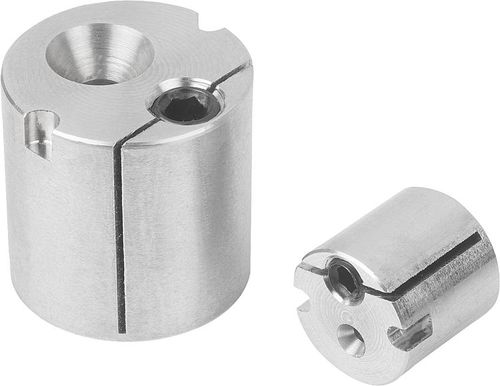

Bague d'arrêt 03331

Support excentrique avec trou de positionnement Matière : Inox 1.4305. Finition : Naturelle. Nota : Utiliser l'alésage H7. Une pression d'ajustement est obtenue en tournant la vis sans tête. À l'aide d'une clé à ergot réglable, on peut placer radialement l’excentrique dans la bonne position et le fixer avec la vis sans tête. Utilisation : Les douilles de logement excentriques servent par ex. de butées ou de compensateurs de tolérances. Avantages : - manipulation facile - blocage à l'aide d'une vis sans tête - espace de montage réduit - position de montage libre - application individuelle - utilisation polyvalente Indication de dessin : 1) Trou de positionnement DIN 332-1 forme A 2) Forme avec centrage 3) Avec rainure d'échelle en guise de butée optique 4) Alésage 5) Taraudage
