Centre d'usinage CNC 3 axes HRC series
verticalà portiqueà pont

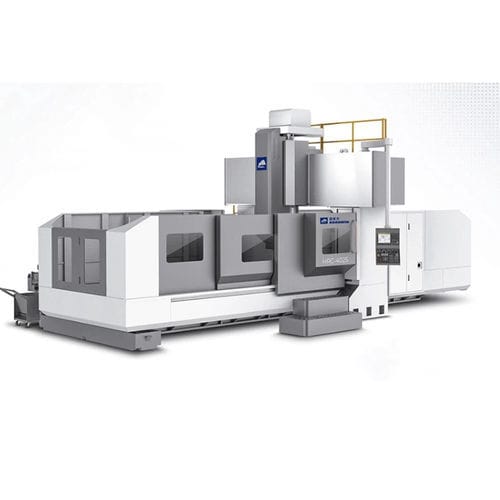

Centre d'usinage CNC 3 axes - HRC series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertical / à portique / à pont
Centre d'usinage CNC 3 axes - HRC series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertical / à portique / à pont
Centre d'usinage CNC 3 axes - HRC series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertical / à portique / à pont - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Structure
à portique, à pont
Nez de broche
BT 50, CAT50, ISO 50
Fonction associée
de fraisage, de découpe
Applications
pour travaux lourds
Course X

1 600 mm, 2 000 mm, 2 500 mm, 3 000 mm, 3 050 mm
(62,99 in, 78,74 in, 98,43 in, 118,11 in, 120,08 in)

Course Y

1 300 mm, 1 500 mm, 1 800 mm, 2 000 mm, 2 900 mm
(51,18 in, 59,06 in, 70,87 in, 78,74 in, 114,17 in)

Course Z

800 mm, 880 mm, 1 000 mm
(31,5 in, 34,65 in, 39,37 in)

Vitesse de rotation

6 000 rpm, 8 000 rpm
(37 699 rad.min-1, 50 265 rad.min-1)

Puissance

Max: 22 kW
(29,91 hp)

Min: 4,5 kW
(6,12 hp)

Vitesse d'avancement axe X

10 m/min, 15 m/min

Vitesse d'avancement axe Y

15 m/min

Vitesse d'avancement axe Z

15 m/min

Charge max. de la table

3 000 kg, 4 000 kg, 7 000 kg, 8 000 kg, 10 000 kg
(6 614 lb, 8 818 lb, 15 432 lb, 17 637 lb, 22 046 lb)

Poids max. outil

15 kg
(33,1 lb)

Précision de placement

0,005 mm
(0,0002 in)

Temps de changement outil

3,8 s

Poids total

Max: 38 000 kg
(83 775,66 lb)

Min: 13 000 kg
(28 660,09 lb)

Longueur hors tout

Max: 11 000 mm
(433,1 in)

Min: 4 800 mm
(189 in)

Largeur hors tout

Max: 4 600 mm
(181,1 in)

Min: 2 600 mm
(102,4 in)

Hauteur totale

Max: 4 600 mm
(181,1 in)

Min: 3 200 mm
(126 in)

Description

◆Augmentation de la hauteur de la colonne : 200 mm ◆Sortie d'eau du centre de la broche ◆Appareil de mesure automatique de la longueur de l'outil ◆Dispositif de mesure automatique des pièces ◆ Système de compensation d'élévation de température et de niveau de chaleur ◆Tête de fraisage latérale Caractéristiques La traverse est intégralement coulée et formée, et la conception structurelle adopte une structure en forme de boîte à haute rigidité avec une conception en forme de pont, qui peut supporter efficacement la gravité verticale et la résistance latérale, et atteindre une rigidité optimale pendant la coupe. La distance minimale entre le centre de la broche et la glissière de l'axe Z raccourcit le bras de force de coupe. L'axe Z est équipé de deux jeux de contrepoids de cylindre à air haute pression, qui peuvent équilibrer de manière synchrone le poids de la tête de la machine. Consultez les spécifications de notre série HNN ci-dessous, puis contactez-nous pour obtenir de l'aide afin d'identifier la presse mécanique adaptée à votre application.
