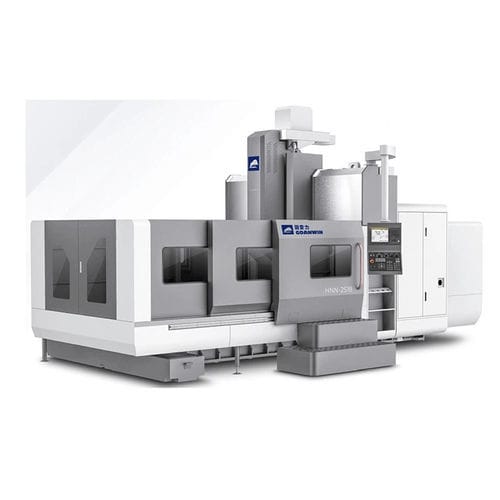

Centre d'usinage CNC 3 axes HNN series
verticalà portiqueBT 40

Centre d'usinage CNC 3 axes - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertical / à portique / BT 40
Centre d'usinage CNC 3 axes - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertical / à portique / BT 40
Centre d'usinage CNC 3 axes - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertical / à portique / BT 40 - image - 2
Centre d'usinage CNC 3 axes - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertical / à portique / BT 40 - image - 3
Centre d'usinage CNC 3 axes - HNN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - vertical / à portique / BT 40 - image - 4
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Structure
à portique
Nez de broche
BT 40, HSK A-63, BT 50, BBT40
Autres caractéristiques
à grande vitesse, haute précision, à grande vitesse
Course X

1 500 mm, 1 600 mm, 2 000 mm, 3 000 mm
(59,06 in, 62,99 in, 78,74 in, 118,11 in)

Course Y

1 000 mm, 1 200 mm, 1 300 mm, 1 650 mm
(39,37 in, 47,24 in, 51,18 in, 64,96 in)

Course Z

500 mm, 600 mm, 700 mm
(19,69 in, 23,62 in, 27,56 in)

Vitesse de rotation

8 000 rpm, 12 000 rpm, 18 000 rpm
(50 265 rad.min-1, 75 398 rad.min-1, 113 097 rad.min-1)

Puissance

Max: 15 kW
(20,39 hp)

Min: 3 kW
(4,08 hp)

Vitesse d'avancement axe X

15 m/min

Vitesse d'avancement axe Y

15 m/min

Vitesse d'avancement axe Z

15 m/min

Charge max. de la table

2 000 kg, 2 500 kg, 3 000 kg, 4 000 kg
(4 409 lb, 5 512 lb, 6 614 lb, 8 818 lb)

Poids max. outil

20 kg
(44,1 lb)

Précision de placement

0,005 mm
(0,0002 in)

Temps de changement outil

2 s

Poids total

10 000 kg, 12 000 kg, 13 000 kg, 20 000 kg
(22 046,23 lb, 26 455,47 lb, 28 660,09 lb, 44 092,45 lb)

Longueur hors tout

6 200 mm, 7 250 mm, 7 450 mm, 10 000 mm
(244,1 in, 285,4 in, 293,3 in, 393,7 in)

Largeur hors tout

3 900 mm, 4 200 mm, 4 900 mm
(153,5 in, 165,4 in, 192,9 in)

Hauteur totale

3 000 mm, 3 200 mm
(118,1 in, 126 in)

Description

Structure de poutre à portique intégrée, haute rigidité et rétention de haute précision. Le rail de guidage linéaire de la traverse adopte une conception étagée, ce qui améliore efficacement la rigidité globale de la tête de la machine. Tous les axes mobiles utilisent des rails de guidage à billes à haute rigidité. Le moteur à couple élevé est directement intégré à la broche, minimisant ainsi la perte de puissance. Par conséquent, l’efficacité du traitement est très exceptionnelle. La méthode de refroidissement par injection directe de liquide de refroidissement pour les roulements minimise la déformation thermique en refroidissant simultanément le moteur et le lit, garantissant ainsi la qualité du traitement. Consultez les spécifications de notre série HNN ci-dessous, puis contactez-nous pour obtenir de l'aide afin d'identifier la presse mécanique adaptée à votre application.
