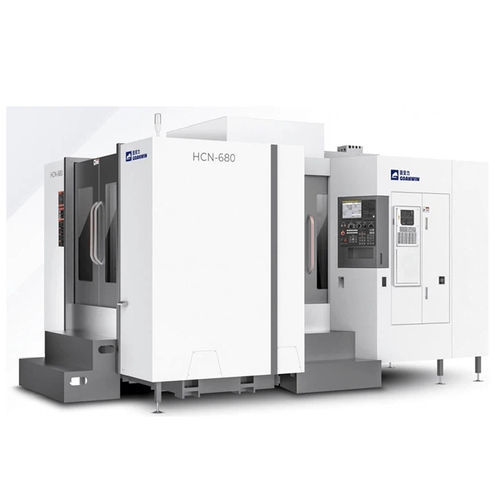

Centre d'usinage CNC 3 axes HCN series
horizontalBT 40BT 50

Centre d'usinage CNC 3 axes - HCN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - horizontal / BT 40 / BT 50
Centre d'usinage CNC 3 axes - HCN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - horizontal / BT 40 / BT 50
Centre d'usinage CNC 3 axes - HCN series - Ningbo Goanwin Machinery Manufacturing Co.,Ltd - horizontal / BT 40 / BT 50 - image - 2
Ajouter à mes favoris
Ajouter au comparateur

Vous voulez acheter directement ?
Rendez-vous sur notre Shop.

Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
horizontal
Nez de broche
BT 40, BT 50
Fonction associée
de fraisage, de taraudage
Autres caractéristiques
compact, haute précision
Course X

1 100 mm, 1 300 mm, 1 500 mm, 1 700 mm
(43,31 in, 51,18 in, 59,06 in, 66,93 in)

Course Y

600 mm, 800 mm, 1 000 mm, 1 030 mm
(23,62 in, 31,5 in, 39,37 in, 40,55 in)

Course Z

600 mm, 800 mm, 1 030 mm
(23,62 in, 31,5 in, 40,55 in)

Vitesse de rotation

6 000 rpm, 8 000 rpm, 10 000 rpm, 12 000 rpm
(37 699 rad.min-1, 50 265 rad.min-1, 62 832 rad.min-1, 75 398 rad.min-1)

Puissance

Min: 3 kW
(4,08 hp)

Max: 18,5 kW
(25,15 hp)

Vitesse d'avancement axe X

20 m/min

Vitesse d'avancement axe Y

20 m/min

Vitesse d'avancement axe Z

20 m/min

Charge max. de la table

600 kg, 700 kg, 1 200 kg, 3 000 kg
(1 323 lb, 1 543 lb, 2 646 lb, 6 614 lb)

Poids max. outil

8 kg, 18 kg
(17,6 lb, 39,7 lb)

Précision de placement

0,005 mm
(0,0002 in)

Temps de changement outil

2 s

Poids total

7 200 kg, 9 000 kg, 10 000 kg, 12 000 kg
(15 873,28 lb, 19 841,6 lb, 22 046,23 lb, 26 455,47 lb)

Longueur hors tout

2 500 mm, 3 800 mm, 4 000 mm, 4 600 mm
(98,4 in, 149,6 in, 157,5 in, 181,1 in)

Largeur hors tout

2 870 mm, 3 040 mm, 3 400 mm, 3 600 mm
(113 in, 119,7 in, 133,9 in, 141,7 in)

Hauteur totale

2 785 mm, 2 900 mm, 3 200 mm
(109,6 in, 114,2 in, 126 in)

Description

La structure principale de cette série de machines-outils est une structure de colonne entièrement mobile en forme de T, une conception à grande portée, une rigidité élevée et une résistance élevée. Au cours du processus de traitement, la table de travail et la fraise peuvent être automatiquement échangées, et l'usinage de nos surfaces peut être effectué par serrage à la fois pour terminer le fraisage, le perçage, l'alésage, l'alésage, le taraudage et d'autres processus. Le concept moderne de machine-outil et de contrôle, la conception de structure compacte, garantissent les exigences de traitement de produits monoblocs ou de petits et moyens lots de haute efficacité et de haute précision. Il convient au traitement complexe de moteurs automobiles secs, de boîtiers de boîtes de vitesses, de pièces de machines d'ingénierie, de turbines à vapeur et d'autres pièces industrielles.
