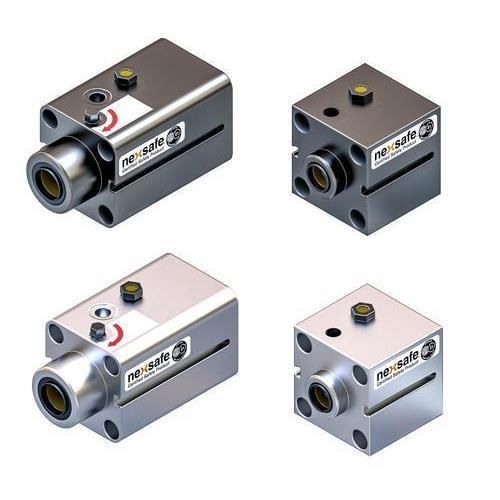

Bloqueur de tige manuel NexSafe®

pneumatiqueà ressortpour l'industrie agroalimentaire

Aperçu
Les verroux de tige statiques certifiés sécurité de Nexen Group assurent un maintien de précision avec pratiquement aucun jeu, offrant une grande exactitude dans les applications industrielles exigeantes. Ces unités à ressort (engagées) et libération pneumatique sont disponibles en tailles ISO et NFPA, compatibles avec accessoires standards et conçues pour un fonctionnement étanche en environnements sévères.

Principales caractéristiques

• Fonctionnement précis pour maintenir le positionnement
• Grande surface de serrage garantissant des performances constantes
• Units à ressort s’engagent en cas de coupure d’alimentation
• Conception étanche pour résister aux environnements sévères
• Libération manuelle optionnelle pour une désactivation contrôlée

Détails produit
Nexen propose des verroux de tige pour montage sur cylindre ou montage autonome sur tige guide. Les unités peuvent être empilées pour augmenter la force de maintien. Finitions disponibles : aluminium brossé naturel ou anodisé résistant à la corrosion. Des capteurs de proximité en option fournissent un retour d’état pour l’engagement/désengagement et facilitent l’intégration dans les circuits de sécurité.

Certification de sécurité
Les verroux de tige à ressort et libération pneumatique sont classés conformes à la norme ISO 13849-1 ; les configurations recommandées peuvent atteindre la catégorie 4 et le niveau de performance e lorsqu’elles sont correctement intégrées.

Comparaison / Modèle type
Modèle : RLSSB-C (exemples indiqués en NFPA pouces et ISO métrique)
Diamètre de tige : 0.625 à 2.500 in (NFPA pouces) / 12 à 32 mm (ISO métrique)
Alésage du cylindre : 1.500 à 8.000 in (NFPA pouces) / 32 à 125 mm (ISO métrique)
Force de maintien : 180 à 4,020 lbf (NFPA) / 800 à 8,560 N (ISO)
Temps d’engagement initial : 0.030 à 0.265 s (NFPA) / 0.030 à 0.130 s (ISO)
Actionnement / Retour : Engagé par ressort / Libération pneumatique (standard 4.1 bar / 60 PSI)
Finition boîtier : Aluminium naturel ou anodisé noir
Libération manuelle : Option 1/4 de tour tête hexagonale avec réarmement automatique
Durée de vie statique B10 / B10d : 1,000,000 / 2,000,000 cycles (typique)
Capteurs de mode de fonctionnement : 1 ou 2 capteurs de proximité optionnels pour retour engagement/désengagement
Indice de sécurité : NexSafe ISO 13849-1 certifié (Catégorie jusqu’à 4, PL jusqu’à e)

Caractéristiques / spécifications techniques

• Type : verrou de tige engagé par ressort, libéré par air
• Options de montage : Montage sur cylindre (NFPA/ISO) ou autonome sur tige guide
• Plage de diamètres de tige : 0.625 in à 2.500 in / 12 mm à 32 mm
• Plage d’alésage cylindre (montage cylindre) : 1.500 in à 8.000 in / 32 mm à 125 mm
• Force de maintien : 180 à 4,020 lbf (env.) / 800 à 8,560 N (env.)
• Réponse / temps d’engagement initial : à partir de 0.030 s
• Actionnement/retour : Engagé par ressort / Libéré par air (standard 4.1 bar / 60 PSI)
• Finition boîtier : Aluminium naturel ou anodisé noir
• Libération manuelle : Option tête hex 1/4 de tour avec réarmement automatique
• Durée de vie (typique) : B10 statique = 1,000,000 cycles ; B10d = 2,000,000 cycles
• Capteurs optionnels : 1 ou 2 capteurs de proximité pour retour opérationnel
• Sécurité : Certifié ISO 13849-1 ; les configurations recommandées peuvent atteindre Catégorie jusqu’à 4, Niveau de performance jusqu’à e
