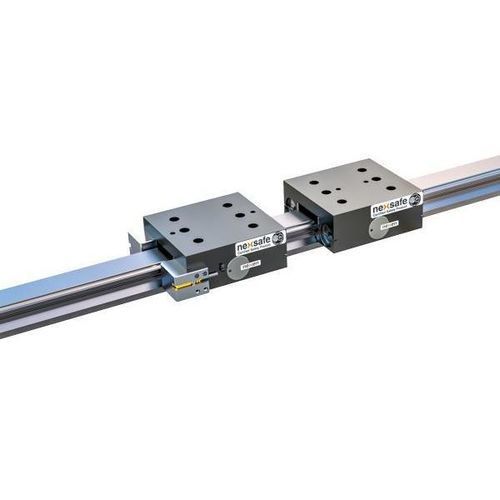

Frein linéaire à ressort NexSafe®

pour guidage linéaire

Vue d'ensemble du produit
Les freins pour rail profilé NexSafe® de Nexen Group sont des dispositifs à verrouillage par ressort et déverrouillage pneumatique qui se serrent directement sur les rails de guidage linéaire pour assurer un freinage et un maintien positifs sans affecter les surfaces de roulement. Conçus pour des applications certifiées sécurité, ils offrent un temps de réponse rapide et une force de maintien élevée en cas d'arrêt d'urgence ou de coupure d'alimentation.

Caractéristiques principales

• Grande surface de contact de frottement pour un freinage uniforme et une faible usure du rail
• Adapté aux applications power-off, e-stop et de maintien
• Faible jeu (0,10–0,20 mm) pour un maintien de position précis
• Géométrie similaire aux cassettes de palier linéaire pour une installation simplifiée
• Réduit les vibrations et augmente la raideur des entraînements linéaires
• Grand dégagement pour compenser un mauvais alignement d'installation
• Sans lubrification ni maintenance périodique
• Modèles disponibles pour les rails profilés courants
• Force de maintien la plus élevée dans la catégorie pour un fonctionnement ressort-engagé / air-libéré
• Longue durée nominale : B10 jusqu'à 2 millions de cycles ; la page fait référence à une revendication B10D de 4 millions de cycles

Capteurs de mode de fonctionnement (optionnels)
Des options à 1 ou 2 capteurs peuvent signaler l'engagement ou le désengagement. L'utilisation de ces capteurs peut permettre d'atteindre des niveaux de catégorie de sécurité supérieurs selon ISO 13849-1. Les capteurs Nexen sont compatibles Industry 4.0 et fournissent des données d'état pour améliorer la disponibilité et le diagnostic machine.

Compatibilité des rails
Disponibles pour les fabricants de rails profilés suivants : ABBA, HIWIN, IKO, INA, LINTECH, NB, NOOK, NSK, PMI, ROCKFORD, ROLLON, SBC, SCHNEEBEERGER, EWELLIX (SKF), STAR (BOSCH REXROTH), TBI, THK, THOMSON.

Documentation technique (titres)

• Safety Certified Rail Brake Literature
• Certified Safety Product Literature
• NexSafe Product Overview

Caractéristiques techniques

• Série : NexSafe® Profile Rail Brakes
• Tailles de rail profilé : 15, 20, 25, 30, 35, 45
• Force de maintien minimale : 500 à 2600 N (≈112 à 585 lb)
• Pression minimale de libération : 5,5 bar (≈80 psi) (pressions plus faibles disponibles sur certains modèles)
• Jeu maximal à pleine force de freinage : 0,10 mm à 0,20 mm (≈0,004 in à 0,008 in)
• Temps d'engagement initial : 0,049 à 0,080 s
• Durée de vie (B10) : tableau indiquant 2 millions de cycles ; la page mentionne une revendication B10D de 4 millions de cycles
• Capteurs de mode de fonctionnement : 1 ou 2 capteurs ; configurables pour détecter l'engagement ou le désengagement
• Classe de sécurité : certifié ISO 13849-1 (jusqu'à Catégorie 4 / Performance Level e en configuration recommandée)
• Conception : ressort-engagé, libération pneumatique ; se fixe au rail ; pas de contact avec les surfaces de palier ; pas de lubrification requise
• Applications typiques : freinage d'arrêt d'urgence et freinage redondant pour axes de portiques, portes industrielles, lignes d'emballage, équipements médicaux et autres systèmes linéaires critiques
