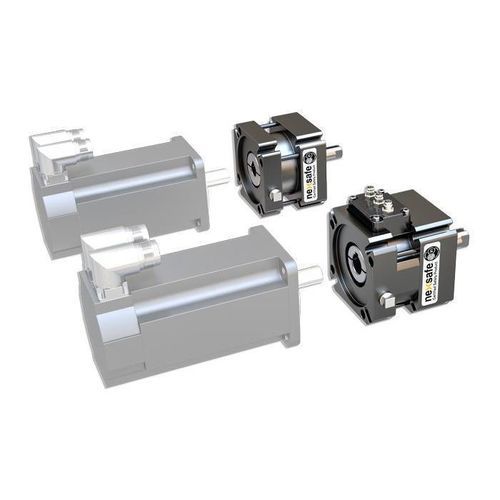

Frein à friction NexSafe®

à ressortpour servomoteursans jeu

Présentation
Nexen Group propose la gamme NexSafe® de freins pour servomoteur certifiés sécurité, conçus pour un montage direct sur la bride du servomoteur. Le mécanisme à ressort et libération pneumatique assure un verrouillage par défaut et permet, en configuration recommandée, d'atteindre ISO 13849-1 Catégorie jusqu'à 4 et Niveau de performance jusqu'à e.

Caractéristiques

• Collier de serrage intégré avec clavette de secours pour connexion d'entrée sécurisée
• Jusqu'à trois capteurs d'état disponibles : engagement, désengagement et usure
• Plusieurs ressorts d'engagement pour le choix du couple
• Verrouillage par défaut (à ressort, libération pneumatique)
• Montage direct sur bride de servomoteur ; interface de freinage sans jeu

Fonctionnalités opérationnelles / Industrie 4.0

• Capteurs optionnels (engagement, désengagement, usure) pour retour d'état en temps réel
• Le retour des capteurs facilite la programmation moteur/variateur, la maintenance prédictive et la surveillance conditionnelle
• Compatible avec les systèmes de supervision Industrie 4.0 et maintenance conditionnelle

Applications

• Maintien hors tension et freinage dynamique occasionnel / arrêt d'urgence
• Systèmes de portiques, opérations cycliques, secteurs automobile, semi-conducteurs et agroalimentaire (options IP67 disponibles ; voir recommandations d'application)

Comparaison / Notes techniques clés (résumé)
Couple de frein statique minimum : 4,7 à 125 Nm
Jeu de freinage : nul
Capacités de freinage : maintien hors tension, freinage dynamique occasionnel en arrêt d'urgence
Montage : brides de chaque côté avec alésages de centrage pour l'alignement
Options d'arbre d'entrée : collier de serrage avec clavette
Options d'arbre de sortie : arbre avec clavette
Diamètres d'alésage (entrée & sortie) : 6,35 à 65 mm (0,25 à 2,56 in)
Diamètre cercle de perçage de bride : 63 à 350 mm (2,48 à 13,78 in)
Certification de sécurité : NexSafe certifié conforme à ISO 13849-1 (certifié par Intertek)
Capteurs de retour d'état : jusqu'à 3 capteurs optionnels (engagement, désengagement, usure)
Capacité de charge en surplomb : jusqu'à 3114 N (selon modèle)
Vitesse nominale maximale : 5 000 à 10 000 tr/min

Caractéristiques / spécifications techniques

• Série / famille de produits : NexSafe® Servomotor Brake
• Type de frein : à ressort, libération pneumatique (verrouillage par défaut)
• Plage de couple statique : 4,7 – 125 Nm
• Jeu : nul
• Plage d'alésage : 6,35 – 65 mm (0,25 – 2,56 in)
• Diamètre cercle de perçage de bride : 63 – 350 mm (2,48 – 13,78 in)
• Capteurs optionnels : Engagement, Désengagement, Usure (jusqu'à 3)
• Capacité de charge en surplomb : jusqu'à 3114 N (selon modèle)
• Plage de régime maximum : 5 000 – 10 000 tr/min (selon modèle)
• Montage : montage direct sur bride de servomoteur
• Certification : ISO 13849-1 (NexSafe certifié par Intertek)
