Appareil de test de calibration TSK 906

de propagationde réaction au feuintelligente

Nom du produit

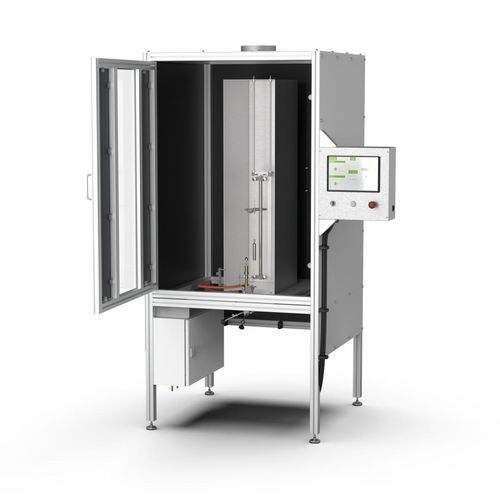

TSK 906 — Appareil d'essai de smoldering et câble simple (propagation de flamme verticale)

Présentation du produit
Le TSK 906 est un appareil de laboratoire conçu pour mesurer la propagation verticale de la flamme et l'évaluation des morceaux/particules enflammés tombant à partir d'un conducteur isolé, fil ou câble, en utilisant une flamme reproducible de 1 kW propane/air conformément à EN 60332‑1‑2 et à la série EN 60332. L'appareil dispose d'une enceinte de protection en acier inoxydable, d'une alimentation gaz précise avec régulateurs de débit massique et d'un écran tactile avec calibration assistée par logiciel pour garantir des conditions de flamme 1 kW reproductibles.

Principales fonctions

• Enceinte de protection pour confiner la zone d'essai
• Construction en acier inoxydable conforme à EN 60332‑1
• Dimensions de l'enceinte (H x L x P) : 1200 x 300 x 450 mm
• Brûleur propane 1 kW conforme à EN 60695‑11‑2
• Brûleur réglable verticalement et incliné à 45° par rapport à l'axe vertical
• Système de contrôle des gaz avec soupapes et débitmètres massiques pour propane et air
• Écran tactile pour le contrôle et la calibration du brûleur
• Calibration assistée par logiciel pour la flamme 1 kW
• Accessoire de calibration : thermocouple avec bloc de cuivre (10 g)
• Supports d'échantillons pour essai et calibration selon EN 60332‑1‑2
• Jauge de brûleur conforme à EN 60332‑1‑2
• Manuel fourni sur clé USB

Résumé des spécifications (table)
Procédure d'essai : Essais de propagation verticale de la flamme pour conducteurs/fil/câble isolés simples et évaluation des morceaux/particules enflammés tombant selon la série EN 60332‑1.
Dimensions globales : H 2150 mm x L 1390 mm x P 1075 mm.
Poids : 165 kg.
Tension d'alimentation : 100–230 VAC, 50 Hz.
Raccord d'évacuation : Ø 200 mm.
Volume de la chambre : 1,3 m³ ; volume de l'écran métallique : 0,16 m³.
Système gaz : Débitmètre massique pour propane — alimentation propane (pureté ≥ 98%), plage 0,016–0,8 nl/min C3H8 à 20 °C. Débitmètre massique pour air — alimentation air, plage 0,24–12 nl/min AIR à 20 °C.
Dispositif de calibration : Bloc de calibration cuivre Ø 9 mm, masse 10 ±0,05 g, matériau CU‑ETP C11000 ; thermocouple Type K, gaine résistante ≥ 1250 °C, classe 1.
Accessoires fournis : 1x appareil TSK 906 (EN 60332‑1), 1x écran tactile, 1x dispositif de calibration (thermocouple + bloc cuivre), 1x support d'échantillon (EN 60332‑1‑2), 1x support d'échantillon pour calibration, 1x jauge de brûleur (EN 60332‑1‑2), 1x manuel (USB).

Applications
Le TSK 906 est destiné aux laboratoires d'essai, aux services de contrôle qualité et aux organismes de certification réalisant des essais normalisés de propagation de flamme verticale et de smoldering sur conducteurs simples, fils et câbles isolés. Il convient pour la R&D, les essais de conformité et les contrôles de production routiniers nécessitant la conformité EN 60332 et l'évaluation des particules enflammées tombantes.

Caractéristiques techniques

• Type de produit : Appareil d'essai de smoldering / câble simple (propagation de flamme verticale)
• Normes : Série EN 60332 (incl. EN 60332‑1‑2) ; brûleur selon EN 60695‑11‑2
• Enceinte : Acier inoxydable, enceinte de protection (H x L x P : 1200 x 300 x 450 mm)
• Dimensions globales : H 2150 mm x L 1390 mm x P 1075 mm
• Poids : 165 kg
• Alimentation : 100–230 VAC, 50 Hz
• Raccord évacuation : Ø 200 mm
• Volume chambre : 1,3 m³ ; volume écran métallique : 0,16 m³
• Brûleur : Brûleur propane 1 kW ; réglable verticalement et à 45°
• Gestion gaz : Débitmètres massiques pour propane et air ; pureté propane ≥ 98%
• Débit propane : 0,016–0,8 nl/min (C3H8) à 20 °C
• Débit air : 0,24–12 nl/min (AIR) à 20 °C
• Accessoire de calibration : Bloc cuivre Ø 9 mm, 10 ±0,05 g, CU‑ETP C11000 ; thermocouple Type K
• Thermocouple : Type K, gaine ≥ 1250 °C, classe 1
• Commande & calibration : Écran tactile avec calibration assistée par logiciel
• Accessoires fournis : supports d'échantillon (test & calibration), jauge de brûleur, dispositif de calibration, manuel (USB)
