Opacimètre pour analyse d’émission de gaz TRD 908

pour gaz d'échappementavec source de lumière à LED

Aperçu
Le TRD 908 est un dispositif d'essai de densité de fumée (système de mesure optique) destiné à déterminer la production de fumée des matériaux lors de la décomposition thermique. Il couvre les procédures de mesure référencées dans les normes DIN 50055, ISO 3182 et ISO/TS 19850 et peut fonctionner de manière autonome ou être intégré à des systèmes d'essai au feu et des conduits d'évacuation.

Fonctions clés et utilisation

• Mode d'affichage sélectionnable : transmission optique et/ou densité optique de fumée
• Ordinateur monocarte (SBC) intégré avec Windows, logiciel TRD et écran tactile couleur 7" haute résolution pour fonctionnement autonome
• Interfaces et sorties analogiques pour la connexion de périphériques et l'export rapide des données de mesure
• Conçu pour être utilisé dans des bancs d'essai incendie et pour des mesures optiques en conduits d'évacuation

Versions disponibles

• TRDA — source lumineuse : émetteur ponctuel halogène 10 W (RDG)
• TRDL — source lumineuse : laser hélium-néon (HeNe)
• TRD_LED — source LED (pour mesures selon ISO/TS 19850)

Principaux composants et accessoires

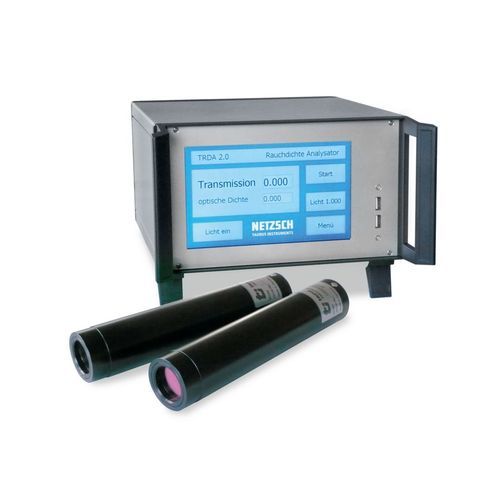

• Unité de mesure TRD avec SBC, SSD 32 Go, Windows intégré, écran tactile 7", modules de mesure et d'alimentation
• Interfaces : 1x RS232, 2x USB 2.0, 1x RS485 ; sorties analogiques : 0–1 V et 0–10 V
• Émetteur RDG (TRDA) avec optique trempée et protégée contre la chaleur ou émetteur correspondant pour autres versions
• Récepteur LRDE avec photorécepteur en silicium, filtre spectral et amplificateur intégré
• Électronique robuste pour émetteur et récepteur ; transmission du signal jusqu'à 10 m
• Flasque de montage optionnel, support de mesure pour montage sur tuyau et jeu de filtres d'étalonnage (6 filtres optiques) avec valise
• Licence unique du logiciel TRD (fonctionnement embarqué et/ou sur PC externe)

Exploitation et gestion des données

• Guidage opérateur et affichage des résultats via écran tactile 7" haute résolution avec icônes intuitives
• Stockage embarqué des données (SSD 32 Go) et interfaces USB/RS232 pour transfert externe
• Sorties analogiques et interfaces numériques pour intégration aux bancs d'essai
• Firmware du contrôleur évolutif pour mises à jour et améliorations futures

Normes et applications

• Mesures de densité optique et de transmission lors de la décomposition thermique des matériaux
• Normes référencées : DIN 50055, ISO 3182 et ISO/TS 19850
• Les accessoires optionnels permettent l'adaptation à divers systèmes de conduits et facilitent l'étalonnage, l'exploitation et le nettoyage

Caractéristiques techniques

• Modèle : TRD 908
• Single Board Computer (SBC) avec firmware évolutif et SSD 32 Go
• Système d'exploitation embarqué : Windows
• Interface utilisateur : écran tactile couleur 7" haute résolution
• Interfaces : 1x RS232, 2x USB 2.0, 1x RS485
• Sorties analogiques : 0–1 V et 0–10 V
• Mesure optique : émetteur RDG (TRDA : halogène 10 W) et récepteur LRDE (photorécepteur silicium, filtre spectral, amplificateur intégré)
• Transmission du signal jusqu'à 10 m ; amplificateur linéaire pour signal lumineux ; connecteurs DIN pour émetteur et récepteur
• Modes d'affichage : transmission et/ou densité optique ; export des données via USB/RS232
