Présentation
Le TDP 909 T3 est un système d'essai au feu pour toitures conçu pour réaliser la méthode d'essai 3 de la norme DIN CEN/TS 1187. Il évalue des assemblages de toitures multicouches sous exposition combinée au vent et au rayonnement en utilisant des éprouvettes représentatives (dimensions minimales 1,2 m × 3,0 m).

Objectif et normes
Conçu pour exécuter la méthode d'essai 3 de la DIN CEN/TS 1187, le système évalue :

• La propagation du feu à la surface du toit
• La propagation du feu à l'intérieur de la structure du toit
• La pénétration du feu à travers la toiture
• L'apparition ou la chute de matériaux brûlants ou fondus

Conception du système et conditions d'essai

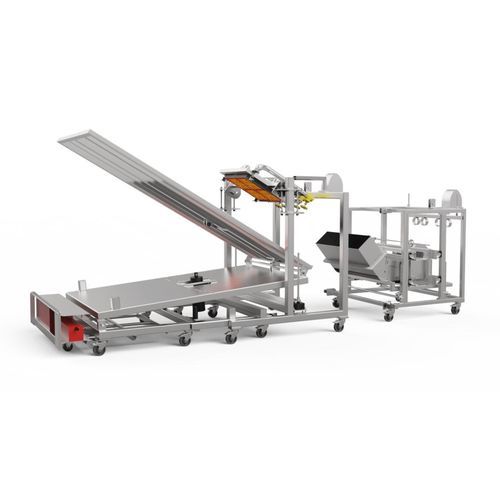

Le banc d'essai intègre des dispositifs incendiaires, un générateur de vent et un radiateur surplombant pour reproduire les conditions d'exposition requises par la méthode d'essai 3. Un dispositif de ventilation établit un flux d'air défini parallèle à l'éprouvette tandis que le radiateur assure une distribution symétrique du flux de chaleur à la surface de l'éprouvette.

Manipulation des échantillons et réglages
Le châssis d'échantillon est inclinable pour tester des pentes de toit. Le cadre est monté sur un chariot porte-éprouvette et son angle est réglable en continu (0–50°). La base du dispositif de vent est mobile pour un positionnement correct par rapport à l'éprouvette ; la hauteur du radiateur est réglable sur le bâti d'essai.

Chauffage et allumage
Le panneau radiant est composé de quatre éléments radiants carrés (300 mm × 300 mm chacun), résistants à la chaleur jusqu'à 900 °C, montés sur un cadre pivotant à 45° avec réglage de hauteur et équipés de quatre électrodes d'allumage. Le gaz est alimenté au panneau via l'unité de mesure et de commande.

Commande et exploitation
Une unité de mesure et de commande avec écran tactile guide l'exploitation. Les composants individuels (dispositif de vent, panneau radiant, allumage, mécanismes de positionnement et de mouvement) peuvent être commandés manuellement à tout moment. Des accessoires de calibration sont fournis en standard.

Éprouvette et portée des essais
Des assemblages de toitures représentatifs sont testés, incluant couches multiples, isolations existantes et pare-vapeur. Dimensions minimales typiques : largeur 1,2 m × longueur 3,0 m. Le système permet d'évaluer la propagation en surface, la propagation interne, la pénétration et la chute/combustion de débris sous exposition combinée vent et rayonnement.

Caractéristiques principales

• Châssis de base mobile en acier inoxydable et système de chariot pour le panneau radiant et le porte-échantillon
• Constructions de poutres en acier avec mécanisme de pivot pour le panneau radiant
• Radiateur radiant : 4 éléments carrés (300 mm × 300 mm), résistant jusqu'à 900 °C, montés sur cadre pivotant 45° avec réglage de hauteur et quatre électrodes d'allumage
• Alimentation en gaz propane du panneau via l'unité de mesure et de commande
• Cadre mobile séparé pour le générateur de vent et le cheminement des flexibles gaz
• Ventilateur intégré pour la simulation du vent requise par la méthode T3
• Unité de mesure et de commande avec écran tactile pour l'assistance utilisateur
• Contrôle manuel individuel de tous les composants à tout moment
• Accessoires de calibration inclus

Remarques
La méthode d'essai 3 nécessite l'utilisation conjointe de dispositifs incendiaires, d'un dispositif de vent et d'un radiateur. Le TDP 909 T3 fournit les fonctionnalités mécaniques et de commande pour réaliser ces essais dans des conditions définies et reproductibles conformément à la norme référencée.
