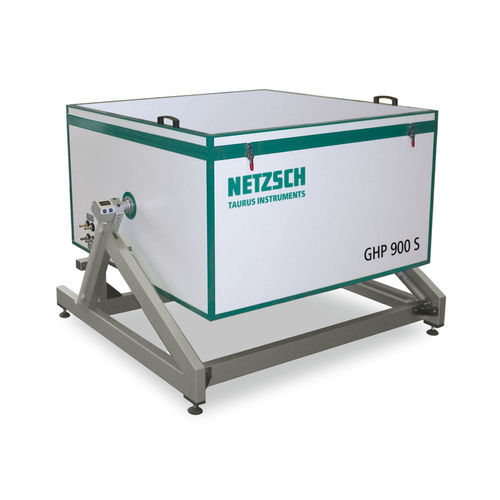

Plaque chauffante de laboratoire GHP 721S-900 mm

électriquenumériqueautomatique

Vue d'ensemble
Le GHP 721S-900 mm est un système de plaque chauffante protégée avec une chambre d'essai entièrement isolée et inclinable, conçu pour la mesure précise de la conductivité thermique et de la valeur U des matériaux d'isolation, d'échantillons épais et du verre isolant. L'appareil est piloté et enregistré via une unité de bureau externe Lambda Control reliée à un PC exécutant le logiciel Lambda.

Applications

• Détermination de la conductivité thermique (λ) des matériaux isolants, des matériaux de construction et du verre isolant en fonction de la température et de l'angle de montage.
• Mesures d'échantillons grands, épais ou lourds avec insertion par le haut pour réduire le risque d'endommagement des plaques de mesure.
• Détermination de la valeur U des vitrages et systèmes de fenêtres sous différents angles de montage et conditions gazeuses.

Caractéristiques principales

• Principe de plaque chauffante protégée avec plaque chaude, anneau de protection et plaques froides pour minimiser les pertes thermiques latérales.
• Chambre d'essai inclinable, entraînement électrique, permettant un montage de 0° à 90° pour des échantillons verticaux à horizontaux.
• Insertion des échantillons par le haut pour la manipulation sûre d'échantillons lourds ou complexes.
• Méthodes de mesure à une ou deux plaques conformes à la norme ISO 8302 et normes associées.
• Dimensions de plaque chauffante sélectionnables (zone de chauffe de 200×200 mm à 500×500 mm) pour s'adapter à la géométrie des échantillons.
• Contrôle des plaques froides et de la température de la chambre via systèmes de refroidissement.
• Système de fixation/positionnement des échantillons pour assurer un contact et un alignement reproductibles.
• Contrôle externe sur PC, acquisition et évaluation des données avec le logiciel Lambda (niveaux d'utilisateur, rapports personnalisables, affichages graphiques).
• Conçu pour la R&D et la caractérisation sous différentes atmosphères, températures et pressions.

Principe de fonctionnement
La plaque chaude et l'anneau de protection sont maintenus à la température de la plaque chaude tandis qu'un ou deux échantillons identiques sont placés entre les plaques chaudes et froides. Une différence de température contrôlée ΔT est établie à travers l'épaisseur de l'échantillon. L'anneau de protection minimise les pertes thermiques latérales, permettant la mesure en régime permanent du flux de chaleur et le calcul de la conductivité thermique.

Normes et notes méthodologiques

• Les méthodes de mesure sont conformes à des normes telles que ISO 8302 et ASTM C177 (guarded hot plate) ainsi qu'aux normes EN pertinentes lorsque applicable (EN 1946-2, EN 12664, EN 12667, EN 12939).
• Méthodes disponibles à une ou deux plaques selon les sections de l'ISO 8302 pour mesures à un ou deux échantillons.

Accessoires / Options

• Plaques adaptatrices pour échantillons pour le mode monospécimen et configurations spéciales.
• Différentes tailles de plaques chauffantes pour s'adapter aux briques, panneaux ou dimensions de verre.
• Équipements auxiliaires pour matériaux en vrac, granulats, empilements composites et matériaux de référence pour validation et vérifications de routine.

Caractéristiques techniques

• Plage de mesure : 0,005 à 2,0 W/(m·K), selon matériau et épaisseur.
• Zone d'échantillon (L × l) : 900 mm × 900 mm ; zone de chauffe sélectionnable de 200×200 mm à 500×500 mm.
• Épaisseur d'échantillon (H) : méthode 1-plaque : échantillon unique 15 mm à 380 mm ; méthode 2-plaques : deux échantillons 2 × 15 mm à 2 × 180 mm.
• Plage de température : plaque froide −10 °C à 60 °C ; plaque chauffante 0 °C à 70 °C (selon appareil).
• Interfaces : 1 × RS-232, 1 × Gigabit Ethernet.
• Dimensions (H × L × P) : env. 235 cm × 130 cm × 120 cm.
• Alimentation : 110 V à 230 V, 50/60 Hz.
• Poids : env. 256 kg.
• Inclinaison : mécanisme électrique avec indication d'angle (0°–90°) affichée sur écran LCD.
• Chambre : chambre d'essai protégée et entièrement isolée conçue pour des échantillons jusqu'à 380 mm d'épaisseur.
• Logiciel : contrôle, acquisition et évaluation via PC externe exécutant le logiciel Lambda (multiples températures, affichage graphique, routines automatisées, rapports personnalisés).
