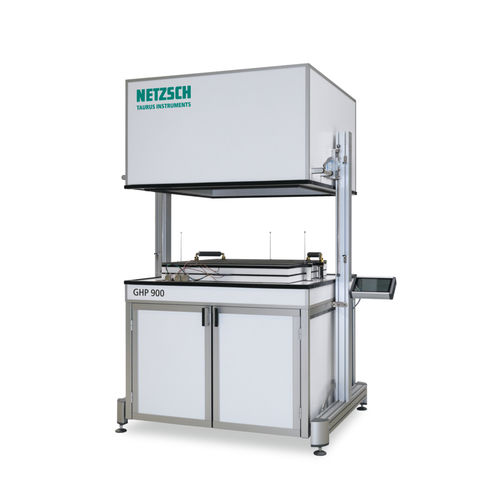

Plaque chauffante de laboratoire GHP 721-900 mm

automatiquerefroidissantenumérique

Vue d'ensemble du produit
Plaque chauffante protégée GHP 721-900 mm conçue pour la recherche et le développement avec plaques chauffantes personnalisables et chambre d'essai à chargement par le dessus. Permet l'insertion d'échantillons lourds ou complexes sans endommager les plaques de mesure. Acquisition des données et contrôle via l'unité de bureau externe Lambda Control et un PC avec Windows et le logiciel Lambda. NETZSCH TAURUS Instruments GmbH se concentre sur les instruments de conductivité thermique pour matériaux de construction et d'isolation.

Points forts

• Méthode Guarded Hot Plate pour la caractérisation thermique absolue des matériaux isolants.
• Accepte de grandes éprouvettes (chambre 900 mm x 900 mm) et tailles de plaques chauffantes variables.
• Chambre à chargement supérieur/à bascule pour une insertion sûre des échantillons lourds ou encombrants.
• Adaptée aux éprouvettes épaisses, à haute densité et aux composants composites.

Domaines d'application

• R&D et contrôle qualité pour isolants, matériaux de construction et vitrage isolant.
• Caractérisation d'éprouvettes épaisses, d'assemblages stratifiés et de grandes pièces structurelles.
• Sélection des matériaux et essais de performance thermique en laboratoire et en appui à la production.

Méthode
La méthode Guarded Hot Plate mesure la conductivité thermique en régime permanent (λ, W/(m·K)) en établissant une différence de température contrôlée ΔT entre une plaque chauffée et des plaques froides à travers l'épaisseur de l'échantillon. L'anneau de protection est maintenu à la température de la plaque chaude pour minimiser les pertes de chaleur latérales.

Normes

• ISO 8302, ASTM C177
• EN 1946-2, EN 12664, EN 12667
• DIN EN ISO 8497 (méthodes relatives au tube chaud protégé)

Caractéristiques techniques et ergonomie

• Insertion des échantillons par le dessus pour éviter d'endommager les plaques de mesure.
• Réglage motorisé de la plaque supérieure et mesure intégrée de l'épaisseur/pression.
• Contrôle en réseau et enregistrement des données via le logiciel Lambda.
• Tailles de plaques chauffantes personnalisables et systèmes de refroidissement en option.

Données techniques (indicatives)
Plage de mesure : 0,005 à 2,0 W/(m·K)
Empreinte chambre/échantillon : 900 mm x 900 mm ; variantes de plaques chauffantes 200 mm x 200 mm à 500 mm x 500 mm
Épaisseur d'échantillon : mono-échantillon 15–280 mm ; mode deux-échantillons 2×15–140 mm
Plage de température : plaque froide -10 °C à 60 °C ; plaque chaude 0 °C à 70 °C

Caractéristiques clés

• Conçu pour des échantillons épais et à haute densité dans les limites de la chambre spécifiée.
• Modes de mesure un ou deux échantillons conformes à ISO 8302.
• Options : plaques chauffantes sur mesure, unités de refroidissement, logiciel Lambda pour contrôle et analyse.
