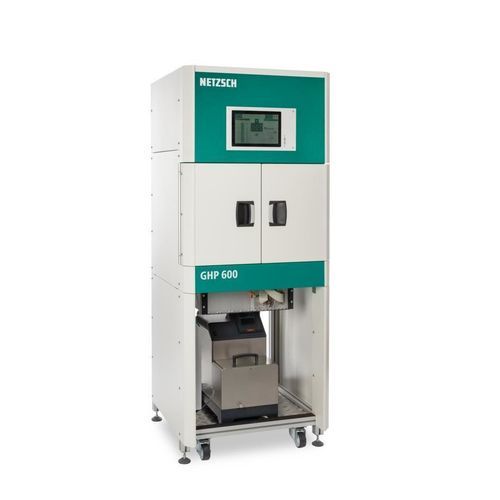

Plaque chauffante de laboratoire GHP 721-600 mm

pour piècesrefroidissanteélectrique

Présentation

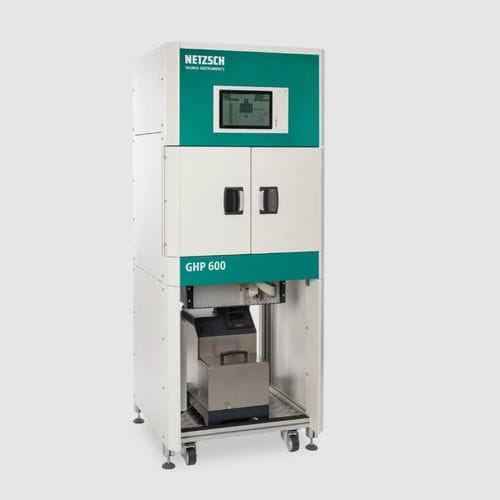

Le système Guarded Hot Plate GHP 721 de NETZSCH TAURUS Instruments GmbH est un appareil en armoire destiné à la mesure de la conductivité thermique des corps solides et des matériaux isolants. Conçu pour des échantillons jusqu'à 600 × 600 mm, il intègre un écran tactile couleur haute résolution et un ordinateur monocarte (Windows). Le logiciel Lambda est disponible pour un pilotage et une évaluation approfondis.

Domaines d'application

• Mesure de la conductivité thermique des matériaux de construction et d'isolation
• Caractérisation d'échantillons épais (panneaux, blocs, profils, ensembles)
• Essais sous atmosphère contrôlée ou en vide
• R&D, contrôle qualité et certification de matériaux

Principaux atouts

• Plaque chauffante protégée — méthode absolue minimisant les pertes thermiques latérales
• Écran tactile pour la commande directe de l'appareil
• SBC intégré (Windows) avec logiciel Lambda en option
• Interfaces : RS232, USB, Gigabit Ethernet pour connexion de périphériques et export de données
• Levage motorisé de la plaque supérieure et accès frontal pour un changement d'échantillon facilité
• Mesure numérique de l'épaisseur de l'échantillon et de la pression appliquée
• Connectivité réseau et sorties de données étendues (graphes, tableaux, rapports)

Principe de fonctionnement
La plaque chaude et l'anneau de protection sont prises en sandwich entre deux échantillons du même matériau et d'épaisseur approximativement identique d. Des plaques froides sont placées au-dessus et au-dessous des échantillons. Toutes les températures des plaques sont contrôlées pour établir une différence de température sélectionnable ΔT entre plaque chaude et plaque froide à travers l'épaisseur de l'échantillon. L'anneau de protection est maintenu à la température de la plaque chaude pour minimiser les pertes latérales.

Normes et conformité

• Conforme à ISO 8302 et normes internationales associées
• Méthode comparable à DIN EN ISO 8497, ASTM C177 et autres normes du secteur

Logiciel & connectivité

• Logiciel Lambda en option : procédures manuelles ou automatiques, jusqu'à 16 températures moyennes définies par mesure
• Présentation des résultats en graphiques et tableaux, enregistrement des événements et erreurs
• Niveaux utilisateur/administrateur, favoris pour tâches récurrentes, routines de calcul (ex. λ nominal à partir de λ90/90)
• Export des données et connexion à un PC externe pour évaluation étendue et impression de rapports

Options & accessoires

• Adaptateurs d'échantillon pour modes 1 ou 2 échantillons et plaques adaptatrices
• Unités de refroidissement et régulation pour plaques froides et enceinte de protection
• Matériaux de référence pour étalonnage et assurance qualité
• Extensions pour différentes tailles de plaques de mesure et dispositifs sur-mesure

Caractéristiques techniques (typique)

• Plage de mesure : env. 0,005 à 2,0 W/(m·K) selon matériau et épaisseur
• Taille maximale d'échantillon (L × l) : 600 mm × 600 mm
• Épaisseur d'échantillon : mode 1 échantillon : 15 mm à 200 mm ; mode 2 échantillons : 2 × (15 mm à 100 mm)
• Plage de température : plaque chaude : -5 °C à 70 °C ; plaque froide : -15 °C à 60 °C
• Interfaces : RS232, USB, Gigabit Ethernet
• Dimensions approximatives (H × L × P) : 1860 mm × 850 mm × 850 mm
• Alimentation : 110–230 V, 50/60 Hz ; poids : env. 214 kg
