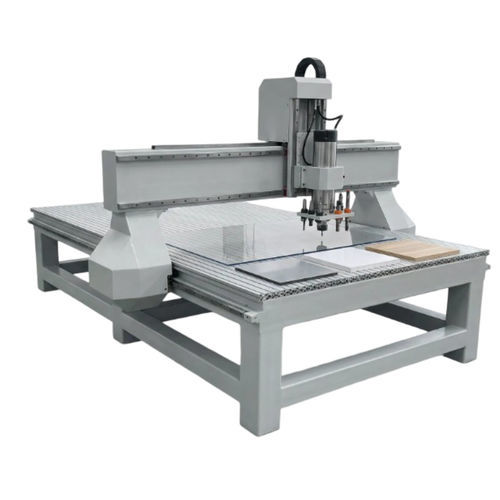

Carte de contrôle CNC pour machine de traitement du bois CSS-001

pour machine d'emballage4 axes3 axes

Vue d'ensemble
Le contrôleur CNC Edge‑Tracing Intelligent est un système de commande de mouvement entièrement intégré conçu pour la fabrication d'enseignes publicitaires et les applications CNC en menuiserie. Il associe une carte de contrôle PCIe, un module vision CCD et un logiciel dédié d'edge‑tracing pour détecter automatiquement les repères imprimés, compenser l'élongation et la rotation du matériau, et exécuter des trajectoires de découpe ou de gravure de précision sur une plateforme unique.

Points clés

• Fonctionnement double mode : usinage CNC standard et edge‑tracing guidé par vision dans un même système
• Auto‑calibration de la caméra CCD avec une précision de positionnement ≤ 0,1 mm
• Compensation automatique des distorsions par étirement et rotation des matériaux imprimés
• Interface bus PCIe pour une communication stable sans pertes pendant les longues séries
• Prend en charge couteau vibrant, couteau de traînée et outils broche
• Mode de secours manuel en cas d'échec de détection automatique des repères (évite l'arrêt de production)

Architecture système
Axes de contrôle — 3‑axes (XYZ) standard ; 4‑axes (XYZ+U) avec module couteau vibrant
Précision de positionnement — ≤ 0,1 mm
Bornes E/S — 40 bornes au total
Interface bus — PCIe (communication stable, sans coupure)
Vision — Caméra CCD avec auto‑calibration
Modes pris en charge — Usinage standard / Edge‑tracing / Couteau vibrant
Alimentation — 24V DC
Interface hôte — Emplacement PCIe (compatible avec PC industriels standards)

Plan de brochage E/S
COM (Pin 1 / 16 / 17) — Masse commune
24V (Pin 3) — Entrée d'alimentation 24V
SVC (Pin 5) — Sortie analogique VFD 0‑10V
SPIN (Pin 7) — Commande broche marche/arrêt
SPCOOL (Pin 9) — Commande liquide de refroidissement marche/arrêt
OIL (Pin 11) — Commande lubrification marche/arrêt
X0 / Y0 / Z0 (Pin 20 / 19 / 18) — Capteurs de position origine axes
ESTOP (Pin 40) — Entrée arrêt d'urgence
START / STOP (Pin 38 / 37) — Démarrage / arrêt de cycle
XD± / YD± / ZD± (Côté droit) — Sorties impulsion/direction pour moteurs pas à pas

Capacités clés

• Détection des repères — Capture CCD automatique avec option de secours manuel
• Compensation des distorsions — Correction d'étirement et de rotation pour matériaux imprimés
• Calibration caméra — Auto‑calibration en un clic et mesure du décalage caméra‑broche
• Formats de fichiers — Compatibilité avec formats standards de gravure CNC
• Contrôle orientation couteau — Synchronisation de l'axe U pour couteaux vibrants/à traînée
• Support d'outils spéciaux — Paramétrage pour couteau sous pression, couteau de traînée et couteau vibrant

Domaines d'application

• Publicité & Enseignes — Découpe automatisée de vinyle, carton mousse et films réfléchissants avec enregistrement par repères CCD
• Menuiserie & Mobilier — Gravure et découpe de contours sur MDF, contreplaqué et panneaux massifs
• Emballage & Cartonnage — Découpe de prototypes et préparation de pliures sur carton ondulé et cartons gris avec compensation vision
• Textile & Maroquinerie — Découpe au couteau de traînée et couteau vibrant du cuir, tissu et matériaux synthétiques
• Industrie automobile (intérieur) — Découpes précises de garnitures, panneaux de sièges et tapis avec compensation pour matériaux étirés
• Constructeurs OEM — Carte contrôle PCIe prête à l'emploi + bundle logiciel pour ajouter la découpe guidée par vision à des plateformes CNC existantes

Personnalisation & Notes OEM
Type de solution — OEM sur mesure : conçu selon les besoins applicatifs du client
Délai typique — Variable selon projet
Commande minimum — Aucune : prototype unitaire à production en volume
Documentation — Manuel complet, schéma de câblage, package logiciel et guide de calibration caméra fournis
Secteurs desservis — Enseignes publicitaires, menuiserie, emballage, découpe textile, intérieur automobile, maroquinerie
Expérience OEM — 30+ ans d'expérience en fabrication ; 1800+ clients OEM industriels en Amérique du Nord, Europe et Asie du Sud‑Est

Spécifications techniques

• Axes de contrôle : 3‑axes (XYZ) standard ; option 4‑axes (XYZ+U) pour couteau vibrant
• Précision de positionnement : ≤ 0,1 mm
• Ports E/S : 40 bornes (incluant COM, entrée 24V, SVC, SPIN, SPCOOL, OIL, capteurs origine, ESTOP, START/STOP, sorties pas à pas)
• Interface bus : PCIe (communication stable, sans coupure)
• Vision : Caméra CCD avec auto‑calibration en un clic et mesure du décalage caméra‑broche
• Modes pris en charge : Usinage, Edge‑Tracing, Couteau Vibrant
• Alimentation : 24V DC
• Interface hôte : Compatibilité slot PCIe pour PC industriels standards
• Formats de fichiers : Formats standards de gravure CNC
• Contrôle couteau : Synchronisation axe U pour couteau vibrant/à traînée ; support couteaux pression, à traînée et vibrants
• Enregistrement & Compensation : Détection automatique des repères avec secours manuel ; compensation d'étirement et de rotation pour matériaux imprimés
