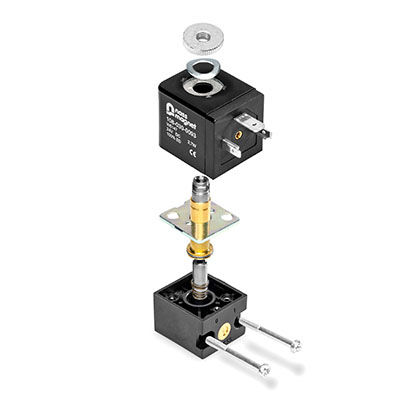

Électrovanne à commande directe System 13

2/2 voiespour eau

Le nom "System 13" désigne un système modulaire de bobines d'électro-aimants, de systèmes d'armatures, d'opérateurs d'électro-aimants et de valves d'électro-aimants. Le diamètre des armatures de tous les composants de la vanne est d'environ 13 mm. Cette valeur est la principale caractéristique de ce type. L'efficacité des composants a été optimisée au cours des années de simulation, de construction et d'essais pratiques. Application du système 13 Les opérateurs et les électrovannes du système 13 peuvent être utilisés pour commander des vannes à 2/2 ou 3/2 voies, en particulier dans le domaine pneumatique. Les fonctions de commutation disponibles sont normalement fermées et normalement ouvertes. Pour les vannes 3/2 de cette série, les valeurs maximales typiques pour la pression de service et la largeur nominale sont de 40 bar/5 mm. Les commandes et les électrovannes sont conçues pour être utilisées avec de l'air comprimé ou d'autres gaz neutres. les commandes et les électrovannes 2/2 peuvent également être utilisées pour contrôler des liquides non agressifs. Fonction Lorsque l'électrovanne est hors tension, l'armature (1) est poussée vers le bas sur le siège inférieur de la vanne (3) par le ressort de rappel (2). Le siège de soupape inférieur est fermé par un élément d'étanchéité (4). Dans cette position de commutation, le siège de soupape supérieur (5) du noyau magnétique est ouvert. Lorsque la soupape est alimentée, la force magnétique dépasse la force du ressort de rappel et déplace l'armature dans la position extrême opposée. Dans ce cas, le siège de soupape supérieur (5) est fermé par l'élément d'étanchéité (6), tandis que le siège de soupape inférieur (3) est ouvert. Les opérateurs solénoïdes et les électrovannes ont une fonctionnalité identique. Toutefois, si des commandes d'électrovannes sont commandées, ni le siège inférieur de la vanne ni le corps de la vanne ne sont expédiés.
