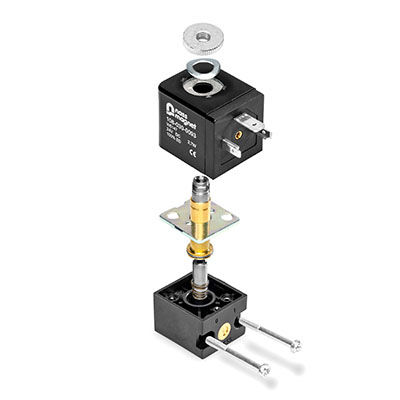

Électrovanne à commande directe System 6

2/2 voiesnormalement ouvertenormalement fermée

Le nom "System 6" désigne un système modulaire de bobines d'électro-aimants, de systèmes d'armatures, d'opérateurs d'électro-aimants et de valves d'électro-aimants. Le diamètre des armatures de tous les composants de la vanne est d'environ 6 mm. Cette valeur est la principale caractéristique de ce type. L'efficacité des composants a été optimisée au cours des années de simulation, de construction et d'essais pratiques. Application du système 6 Les opérateurs et les électrovannes du Système 6 peuvent être utilisés pour commander des vannes à 2/2 ou 3/2 voies. Les fonctions de commutation disponibles sont normalement fermées et normalement ouvertes. Pour les vannes à siège 3/2 de cette série, les valeurs maximales typiques pour la pression de service et la largeur nominale sont de 10 bar/1 mm. Pour les dispositifs à 2/2 voies, une pression de fonctionnement maximale de 16 bars ou une largeur nominale maximale de 1,8 mm peuvent être atteintes. Les composants du système 6 sont principalement utilisés comme vannes pilotes dans les systèmes pneumatiques. Les électro-opérateurs et les électrovannes sont conçus pour être utilisés avec de l'air comprimé ou d'autres gaz neutres. L'utilisation d'autres substances est possible après accord préalable avec nass magnet. Fonction Lorsque l'électrovanne (version standard, 3/2 voies, normalement fermée) est hors tension, l'armature (1) est poussée vers le bas sur le siège inférieur de l'électrovanne (3) par le ressort de rappel (2). Le siège de soupape inférieur est fermé par un élément d'étanchéité (4). Dans cette position de commutation, le siège de soupape supérieur (5) du noyau magnétique est ouvert. Lorsque la soupape est alimentée, la force magnétique dépasse la force du ressort de rappel et déplace l'armature dans la position extrême opposée. Dans ce cas, le siège de soupape supérieur (5) est fermé par l'élément d'étanchéité (6), tandis que le siège de soupape inférieur (3) est ouvert.
