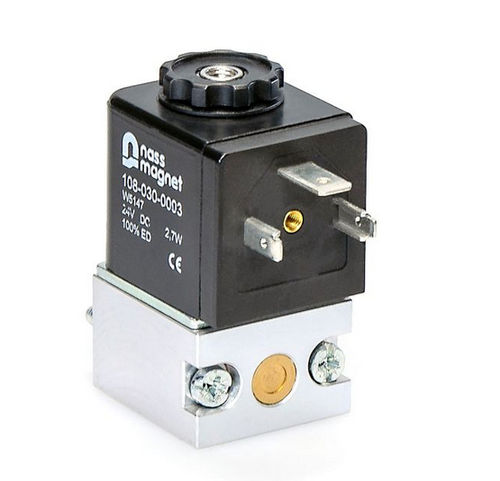

Électrovanne à action directe System 8

3/2normalement ouvertenormalement fermée

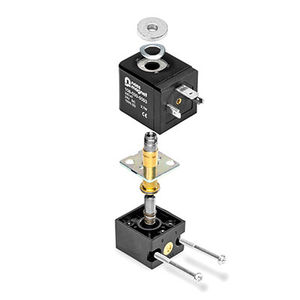

Le nom "Système 8" désigne un système modulaire de bobines d'électro-aimants, de systèmes d'armatures, d'opérateurs d'électro-aimants et de vannes d'électro-aimants. Le diamètre des armatures de tous les composants de la vanne est d'environ 8 mm. Cette valeur est la principale caractéristique de ce type. L'efficacité des composants a été optimisée au cours des années de simulation, de construction et d'essais pratiques. Application du Système 8 Les opérateurs et les électrovannes du système 8 peuvent être utilisés pour actionner des vannes à 2/2 ou 3/2 voies, en particulier dans le domaine pneumatique. Les fonctions de commutation disponibles sont normalement fermées et normalement ouvertes. Pour les vannes 3/2 de cette série, les valeurs maximales typiques pour la pression de service et l'orifice nominal sont de 16 bar/2,5 mm. les électrovannes à 2/2 voies et les électrovannes peuvent également être utilisées pour le contrôle des liquides. Fonction Lorsque la commande solénoïde/électrovanne est hors tension, l'armature (1) est poussée vers le bas sur le siège inférieur de l'électrovanne (3) par le ressort de rappel (2). Le siège de soupape inférieur est fermé par un élément d'étanchéité (4). Dans cette position de commutation, le siège de soupape supérieur (5) du noyau magnétique est ouvert. Lorsque la soupape est alimentée, la force magnétique dépasse la force du ressort de rappel et déplace l'armature dans la position extrême opposée. Dans ce cas, le siège de soupape supérieur (5) du noyau magnétique est ouvert dans ce cas, le siège de soupape supérieur (5) est fermé par l'élément d'étanchéité (6), tandis que le siège de soupape inférieur (3) est ouvert. Les opérateurs solénoïdes et les électrovannes ont une fonctionnalité identique. Toutefois, si des commandes d'électrovannes sont commandées, ni le siège inférieur de la vanne ni le corps de la vanne ne sont expédiés. Ces composants doivent être fournis par le client.
