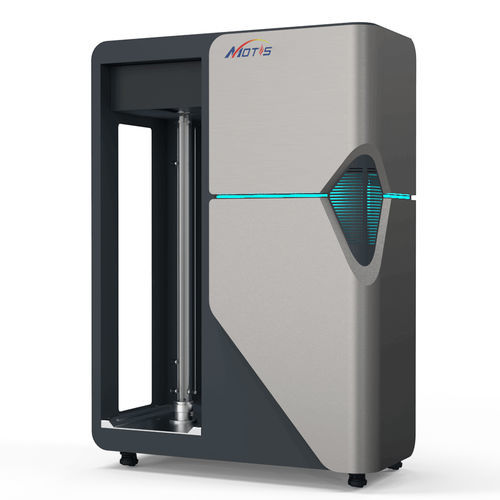

Équipement de test vitesse EFS

automatiquepour batteriede flamme

L'appareil d'essai de vitesse de combustion des gaz, conforme à l'annexe C de la norme ISO 817, est utilisé pour mesurer la vitesse de combustion des gaz inflammables mélangés à l'air, tels que les réfrigérants, le gaz d'échappement thermique des batteries li-ion, en effectuant des essais sur des gaz reproduits de manière synthétique. Le gaz inflammable est prémélangé avec de l'air dans un réservoir, et le mélange homogène gaz inflammable-air est introduit dans le tube de verre de 1 200 mm de diamètre interne de 40 mm, et est enflammé avec les électrodes montées à la position inférieure du tube de verre. La flamme se propage de l'extrémité inférieure à l'extrémité supérieure avec une vitesse de propagation constante au niveau du front de flamme. La propagation de la flamme à l'intérieur du tube est enregistrée à l'aide d'une caméra à grande vitesse et les images sont ensuite transmises à l'ordinateur pour mesurer la vitesse de propagation de la flamme et calculer la surface du front de flamme. La vitesse de combustion du gaz inflammable (Su) est obtenue en divisant le volume du mélange consommé par la surface du cadre. Le dispositif d'essai de vitesse de combustion des gaz se compose des éléments suivants - Tube de combustion à résistance haute température, diamètre de 40 mm, longueur de 1200 mm, résistance à la pression supérieure à 0,1 MPa. - Chambre de prémélange de 10 litres, avec une résistance à la pression d'au moins 1 MPa. - Système de mesure de la pression, plage de mesure de -0,1 à 0,3 MPa, précision meilleure que 0,05 % de l'E.M. - Équipé d'un dispositif de décharge de pression et d'une électrovanne spéciale pour la distribution de gaz, avec une électrovanne dont la résistance à la pression n'est pas inférieure à 1,6 Mpa et dont la vitesse de réponse n'est pas inférieure à 10 ms. - Thermocouples isolés de type K, d'un diamètre de 1,6 mm.
