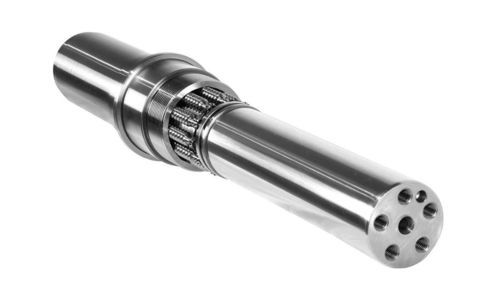

Vis à rouleaux planétaires

haute vitesse de rotationinversée

Vue d'ensemble
Capacité grande vitesse adaptée à plusieurs marchés. Une vis à rouleaux inversée fonctionne selon le même principe qu'une vis à rouleaux planétaire. Pour réduire les dimensions globales de l'actionneur, soit l'écrou soit la vis peut être utilisé directement comme tube de poussée. La configuration inversée offre des performances à grande vitesse comparables aux vis à rouleaux planétaires, la charge agissant directement sur le tube de poussée.

Avantages et caractéristiques

• Classes ISO3408 3–5
• Diamètre de vis jusqu'à 48 mm (1,89 in)
• Conception compacte et intégration simplifiée du rotor réduisant le nombre de pièces du système

Remarques pour les concepteurs de machines

• Les vis à rouleaux inversées sont disponibles uniquement pour des vis jusqu'à 48 mm (1,89 in)
• Pour ces tailles, le concepteur peut retenir les mêmes capacités de charge et dimensions d'écrou que celles indiquées au catalogue
• Les dimensions d'écrou peuvent être adaptées sur demande

Traitement de surface et finitions

• Protection contre la corrosion
• Résistance accrue pour applications aérospatiales et motorsport
• Réduction des frottements pour limiter l'usure et augmenter la durée de vie

Caractéristiques / Spécifications techniques (résumé)

• Principe de fonctionnement : Principe de la vis à rouleaux planétaire, adaptable en exécution inversée
• Transmission de charge : La charge agit directement sur le tube de poussée
• Capacité grande vitesse : Comparable aux vis à rouleaux planétaires
• Classes ISO : ISO3408 classes 3–5
• Diamètre maxi de la vis : Jusqu'à 48 mm (1,89 in)
• Disponibilité : Exécution inversée disponible uniquement pour vis ≤ 48 mm
• Capacité de charge / dimensions d'écrou : Selon catalogue ; dimensions d'écrou adaptables sur demande
• Options : Traitements de surface spéciaux pour protection anticorrosion, résistance accrue et réduction des frottements
