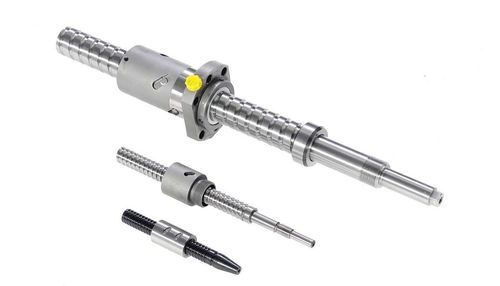

Vis à billes en métal

de précisionhaute performancefortes charges

Vue d'ensemble
Conception flexible destinée aux constructeurs de machines de divers secteurs. Ces vis à billes sont conçues pour répondre à des exigences d'application variées avec des diamètres, des pas et des longueurs configurables.

Avantages et caractéristiques

• Classes ISO 3408 : 1, 3, 5, 7
• Plage de diamètres : 12 mm (0,47") à 100 mm (3,93")
• Pas : 1,5 mm (0,06") à 80 mm (3,14")
• Longueur maximale : jusqu'à 6200 mm (244")
• Capacité de charge :
  • Charge dynamique : jusqu'à 1450 kN
  • Charge statique : jusqu'à 3300 kN
• Accélération : 10–30 m/s²
• Versions disponibles : pas simple et pas multiple

Qu'est-ce qu'une vis à billes ?
Une vis à billes est un système à éléments roulants composé d'un arbre fileté (vis) et d'un écrou fileté contenant des billes en circulation. La circulation des billes dans l'écrou est assurée par un ou plusieurs dispositifs de retour, permettant un mouvement linéaire à faible frottement. Elle fonctionne de manière similaire à un roulement où les billes suivent un ou plusieurs filets hélicoïdaux.

Caractéristiques techniques

• Classes ISO : 1, 3, 5, 7
• Diamètre : 12 mm à 100 mm (0,47" à 3,93")
• Pas : 1,5 mm à 80 mm (0,06" à 3,14")
• Longueur maximale : jusqu'à 6200 mm (244")
• Capacité de charge dynamique : jusqu'à 1450 kN
• Capacité de charge statique : jusqu'à 3300 kN
• Accélération : 10–30 m/s²
• Variantes disponibles : pas simple et pas multiple
