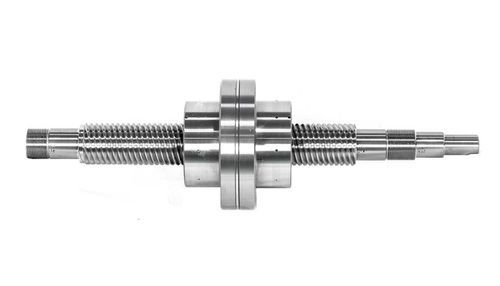

Vis à rouleaux planétaires

chargement lourd

Aperçu
Haute précision pour diverses applications
Moog possède plus de 30 ans d'expérience dans la conception et la fabrication de vis à rouleaux planétaires sur mesure, de haute précision, destinées à de nombreux marchés et à des applications de commande de mouvement exigeantes.

Avantages et caractéristiques

• ISO3408 classes 1-3
• Diamètre de 15 mm [0,6 in] à 100 mm [3,93 in]
• Pas de 2 mm [0,08 in] à 42 mm [1,65 in]
• Longueur jusqu'à 4000 mm [157,5 in]
• Capacité de charge :
  • Dynamique jusqu'à 1250 kN
  • Statique jusqu'à 3500 kN
• Accélération jusqu'à 40 m/s²
• Nombre de filets en prise : 5–6

Qu'est-ce qu'une vis à rouleaux planétaires ?
Une vis à rouleaux planétaires est un système à éléments roulants composé d'un arbre fileté (vis) et d'un écrou à filetage interne contenant plusieurs rouleaux filetés munis de dents d'engrenage à leurs extrémités. Les rouleaux s'engrènent dans la vis et l'écrou et sont guidés dans leur mouvement orbital par deux couronnes dentées de guidage situées à chaque extrémité de l'écrou. La vis à rouleaux planétaires est, comme la vis à billes, un dispositif à éléments roulants, mais elle n'est pas limitée par la présence de billes typique des vis à billes.

Traitement de surface et finitions
Des traitements et finitions de surface spécifiques sont disponibles pour tous les produits afin de fournir :

• Protection contre la corrosion
• Résistance renforcée (adaptée aux applications aéronautiques et motorsport)
• Réduction des frottements pour diminuer l'usure et augmenter la durée de vie

Initiative de livraison rapide
Moog propose une initiative de livraison rapide pour les vis à rouleaux planétaires sur mesure et maintient en stock les tailles les plus courantes en industrie (diamètres de 15 mm à 39 mm). Prêt à l'expédition depuis l'usine en seulement 6 semaines.

Autres avantages

• Personnalisable (y compris pour de petites séries) pour répondre aux exigences de performance
• Flexibilité maximale en matière de conception et de performances
• Fonctionnement extrêmement silencieux et à faibles vibrations grâce à d'excellentes caractéristiques de roulement
• Grande capacité d'accélération pour machines rapides et à fort rendement
• Peut être intégré aux produits et systèmes électromécaniques complémentaires de Moog, y compris variateurs, servomoteurs et régulateurs
• Savoir-faire et collaboration étroite avec le client pour la réalisation de solutions exigeantes

Caractéristiques / Spécifications techniques

• Norme : ISO3408 classes 1-3
• Plage de diamètres : 15 mm à 100 mm (tailles courantes en livraison rapide : 15 mm à 39 mm)
• Pas : 2 mm à 42 mm
• Longueur maximale : jusqu'à 4000 mm
• Charge dynamique : jusqu'à 1250 kN
• Charge statique : jusqu'à 3500 kN
• Accélération maximale : 40 m/s²
• Nombre de filets porteurs : 5–6
• Traitements de surface optionnels : protection contre la corrosion, résistance accrue, réduction des frottements
• Options de conception et de performances personnalisables
