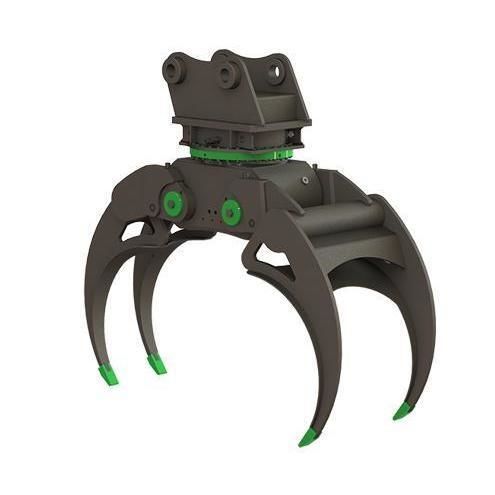

Pince pour grue forestière MD series

Présentation
Le grappin à grumes assure la manutention et la manipulation des grumes grâce à une préhension asynchrone offrant une opération sûre et précise. Fabriqué en aciers résistants à l'usure, dont Hardox et Sidur, l'outil est destiné aux environnements de travail exigeants. Sa conception équilibrée réduit la masse tout en maintenant la force de préhension. Une base drive entièrement fermée simplifie l'utilisation et limite les risques de blessure. Fournie avec une garantie de 3 ans, la conception intègre des principes d'écoconception pour réduire l'impact environnemental.

Fonctions de l'outil

• Manutention du bois et des grumes

Concept modulaire intelligent
Le grappin peut être amélioré via un concept modulaire intelligent. Ajoutez plus de 100 fonctions optionnelles pour étendre les capacités et adapter l'accessoire à des tâches variées par des mises à niveau transparentes.

Caractéristiques / spécifications (par modèle)
MD 3.0
Poids en ordre de marche de la machine : 3–6 t
Ouverture maximale (A) : 1300 mm / 51,18 in
Largeur (B) : 500 mm / 19,69 in
Hauteur : 800 mm / 31,50 in
Force de fermeture : 16 kN / 3597 lbf
Poids des bras : 170 kg / 375 lbs
Poids total du grappin (version excavateur) : 345 kg / 761 lbs
Poids total du grappin (version grue/manipulateur) : 320 kg / 705 lbs
*Les valeurs de hauteur et de poids total n'incluent pas la plaque de connexion.

MD 6.0
Poids en ordre de marche de la machine : 5–9 t
Ouverture maximale (A) : 1450 mm / 57,09 in
Largeur (B) : 600 mm / 23,62 in
Hauteur : 900 mm / 35,43 in
Force de fermeture : 29 kN / 6519 lbf
Poids des bras : 230 kg / 507 lbs
Poids total du grappin (version excavateur) : 465 kg / 1025 lbs
Poids total du grappin (version grue/manipulateur) : 445 kg / 981 lbs
*Les valeurs de hauteur et de poids total n'incluent pas la plaque de connexion.

MD 9.0
Poids en ordre de marche de la machine : 8–14 t
Ouverture maximale (A) : 1600 mm / 62,99 in
Largeur (B) : 700 mm / 27,56 in
Hauteur : 930 mm / 36,61 in
Force de fermeture : 31 kN / 6969 lbf
Poids des bras : 280 kg / 617 lbs
Poids total du grappin (version excavateur) : 540 kg / 1190 lbs
Poids total du grappin (version grue/manipulateur) : 510 kg / 1124 lbs
*Les valeurs de hauteur et de poids total n'incluent pas la plaque de connexion.

MD 12.0
Poids en ordre de marche de la machine : 10–15 t
Ouverture maximale (A) : 1650 mm / 64,96 in
Largeur (B) : 750 mm / 29,53 in
Hauteur : 1100 mm / 43,31 in
Force de fermeture : 36 kN / 8093 lbf
Poids des bras : 360 kg / 794 lbs
Poids total du grappin (version excavateur) : 705 kg / 1554 lbs
Poids total du grappin (version grue/manipulateur) : 705 kg / 1554 lbs
*Les valeurs de hauteur et de poids total n'incluent pas la plaque de connexion.

MD 16.0
Poids en ordre de marche de la machine : 15–20 t
Ouverture maximale (A) : 1700 mm / 66,93 in
Largeur (B) : 800 mm / 31,50 in
Hauteur : 1300 mm / 51,18 in
Force de fermeture : 46 kN / 10341 lbf
Poids des bras : 504 kg / 1111 lbs
Poids total du grappin (version excavateur) : 979 kg / 2158 lbs
Poids total du grappin (version grue/manipulateur) : 979 kg / 2158 lbs
*Les valeurs de hauteur et de poids total n'incluent pas la plaque de connexion.

MD 20.0
Poids en ordre de marche de la machine : 19–22 t
Ouverture maximale (A) : 1800 mm / 70,87 in
Largeur (B) : 900 mm / 35,43 in
Hauteur : 1500 mm / 59,06 in
Force de fermeture : 55 kN / 12364 lbf
Poids des bras : 620 kg / 1367 lbs
Poids total du grappin (version excavateur) : 1320 kg / 2910 lbs
Poids total du grappin (version grue/manipulateur) : 1250 kg / 2756 lbs
*Les valeurs de hauteur et de poids total n'incluent pas la plaque de connexion.

MD 25.0
Poids en ordre de marche de la machine : 21–29 t
Ouverture maximale (A) : 1900 mm / 74,80 in
Largeur (B) : 950 mm / 37,40 in
Hauteur : 1500 mm / 59,06 in
Force de fermeture : 75 kN / 16861 lbf
Poids des bras : 690 kg / 1521 lbs
Poids total du grappin (version excavateur) : 1470 kg / 3241 lbs
Poids total du grappin (version grue/manipulateur) : 1400 kg / 3086 lbs
*Les valeurs de hauteur et de poids total n'incluent pas la plaque de connexion.

Caractéristiques / spécifications techniques

• Matériaux : acier résistant à l'usure, incluant Hardox et Sidur.
• Technologie de préhension : préhension asynchrone pour un fonctionnement sûr et précis.
• Transmission : base drive entièrement fermée pour simplicité d'utilisation et sécurité.
• Garantie : 3 ans.
• Écoconception : conception visant à réduire l'impact environnemental.
• Modularité : concept modulaire intelligent — extensible avec plus de 100 fonctions optionnelles.
• Différentes tailles de modèles disponibles (MD 3.0 à MD 25.0) avec ouvertures, largeurs, hauteurs, forces de fermeture et poids spécifiés.
