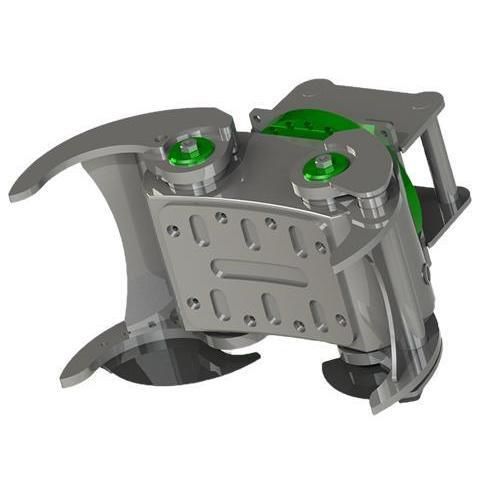

Grappin coupeur MD series

Présentation
Le grappin coupeur est un grappin hydraulique de coupe conçu pour couper et maintenir arbres, buissons et branches lorsqu’il est monté sur pelles et porteurs. Fabriqué en acier résistant à l’usure, il associe un système de coupe breveté à deux lames et un entraînement fermé pour la sécurité de l’opérateur et des performances fiables sur le terrain.

Fonctions de l'outil

• Coupe des arbres, des branches et des buissons
• Défrichage de champs, forêts et terrains envahis
• Taille de la verdure et débroussaillage des arbustes
• Nettoyage des berges

Concept modulaire intelligent
Le grappin est compatible avec un système modulaire d’extensions offrant plus de 100 fonctions supplémentaires. Les améliorations modulaires permettent d’adapter rapidement l’outil à différentes tâches et d’étendre les capacités opérationnelles de l’unité de base.

Spécifications (par modèle)
MD 3.0
Poids en ordre de marche de la machine : 3–6 t
Ouverture maximale (A) : 1160 mm / 45,67 in
Largeur (B) : 460 mm / 18,11 in
Diamètre de coupe maximum (C) : 150 mm / 5,91 in
Force de fermeture : 16 kN / 3597 lbf
Poids des bras : 145 kg / 320 lbs
Poids total du grappin : 320 kg / 795 lbs

MD 6.0
Poids en ordre de marche de la machine : 5–9 t
Ouverture maximale (A) : 1430 mm / 56,30 in
Largeur (B) : 540 mm / 21,26 in
Diamètre de coupe maximum (C) : 200 mm / 7,87 in
Force de fermeture : 29 kN / 6519 lbf
Poids des bras : 186 kg / 410 lbs
Poids total du grappin : 421 kg / 928 lbs

MD 9.0
Poids en ordre de marche de la machine : 8–14 t
Ouverture maximale (A) : 1680 mm / 66,14 in
Largeur (B) : 540 mm / 21,26 in
Diamètre de coupe maximum (C) : 250 mm / 9,84 in
Force de fermeture : 31 kN / 6969 lbf
Poids des bras : 255 kg / 562 lbs
Poids total du grappin : 515 kg / 1135 lbs

MD 12.0
Poids en ordre de marche de la machine : 10–15 t
Ouverture maximale (A) : 1850 mm / 72,83 in
Largeur (B) : 600 mm / 23,62 in
Diamètre de coupe maximum (C) : 300 mm / 11,81 in
Force de fermeture : 36 kN / 8093 lbf
Poids des bras : 315 kg / 694 lbs
Poids total du grappin : 660 kg / 1455 lbs

MD 16.0
Poids en ordre de marche de la machine : 15–20 t
Ouverture maximale (A) : 2000 mm / 78,74 in
Largeur (B) : 700 mm / 27,56 in
Diamètre de coupe maximum (C) : 350 mm / 13,78 in
Force de fermeture : 46 kN / 10341 lbf
Poids des bras : 480 kg / 1058 lbs
Poids total du grappin : 955 kg / 2105 lbs

MD 20.0
Poids en ordre de marche de la machine : 19–22 t
Ouverture maximale (A) : 2400 mm / 94,49 in
Largeur (B) : 900 mm / 35,43 in
Diamètre de coupe maximum (C) : 400 mm / 15,75 in
Force de fermeture : 55 kN / 12364 lbf
Poids des bras : 715 kg / 1576 lbs
Poids total du grappin : 1415 kg / 3120 lbs

MD 25.0
Poids en ordre de marche de la machine : 21–29 t
Ouverture maximale (A) : 2400 mm / 94,49 in
Largeur (B) : 900 mm / 35,43 in
Diamètre de coupe maximum (C) : 400 mm / 15,75 in
Force de fermeture : 65 kN / 14613 lbf
Poids des bras : 730 kg / 1609 lbs
Poids total du grappin : 1510 kg / 3329 lbs

MD 30.0
Poids en ordre de marche de la machine : 27–45 t
Ouverture maximale (A) : 3000 mm / 118,11 in
Largeur (B) : 1000 mm / 39,37 in
Diamètre de coupe maximum (C) : 500 mm / 19,69 in
Force de fermeture : 125 kN / 28101 lbf
Poids des bras : 1000 kg / 2205 lbs
Poids total du grappin : 2400 kg / 5291 lbs

Caractéristiques techniques

• Marque : Modularis drive
• Construction : acier résistant à l’usure
• Système de coupe : système breveté à deux lames (principe de coupe dynamique de la cisaille à vigne)
• Entraînement : entraînement fermé pour la sécurité de l’opérateur
• Fonctions principales : coupe et maintien simultané des arbres, buissons et branches
• Applications : défrichage, travaux forestiers, débroussaillage, nettoyage de berges, taille
• Garantie : 3 ans
• Gamme de modèles disponibles : MD 3.0, MD 6.0, MD 9.0, MD 12.0, MD 16.0, MD 20.0, MD 25.0, MD 30.0 (voir spécifications ci‑dessus)
• Remarques : les diamètres de coupe maximaux sont des estimations pour bois tendres (ex. : bouleau, épicéa, tilleul, aulne) ; le poids total du grappin n’inclut pas la plaque de connexion ; la plaque de connexion doit être montée à 30° ou 45°
