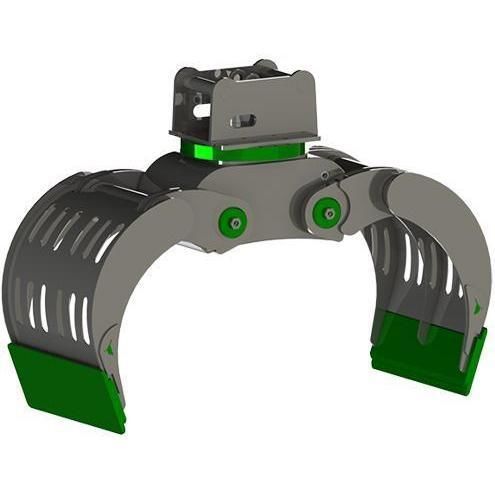

Pince de tri pour la pierre MD series

pour tuyauxpour la collecte de déchetspour éléments en béton

Présentation
Le grappin de tri intègre une technologie de préhension asynchrone et un entraînement fermé pour une manipulation sûre et maîtrisée des matériaux en conditions variées. Construit en acier et disponible en plusieurs tailles, il convient aux opérations de tri, de déblaiement, de recyclage et de démolition. Le concept modulaire permet d'adapter et d'étendre les fonctionnalités selon les tâches.

Une prise fiable
Le grappin de tri associe une forte force de fermeture à une conception légère des bras pour assurer une prise précise et puissante, adaptée au tri, au chargement et aux opérations de démolition, améliorant l'efficacité sur site.

Fonctions de l'outil

• Manipulation des déchets, chargement & tri

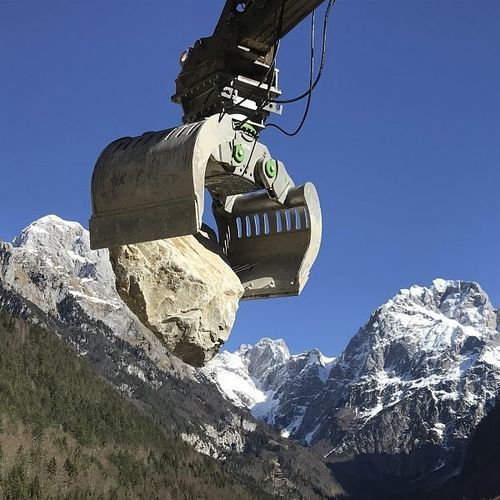

• Manipulation des roches & mise en place des pierres
• Construction & manutention d'éléments en béton
• Construction de murs de soutènement
• Manutention de tuyaux en béton et en plastique

Concept modulaire intelligent
Le grappin de tri est évolutif via un système modulaire offrant plus de 100 fonctions supplémentaires. Ce principe permet d'étendre les capacités de l'équipement et d'adapter la configuration aux besoins opérationnels.

Caractéristiques / spécifications techniques

• MD 3.0
  Poids en ordre de marche de la machine : 3–6 t
  Volume : 170 l / 0,22 cy
  Ouverture maximale (A) : 1150 mm / 45,28 in
  Largeur (B) : 550 mm / 21,65 in
  Hauteur : 750 mm / 29,53 in
  Force de fermeture : 16 kN / 3597 lbf
  Poids des bras : 138 kg / 304 lbs
  Poids total du grappin : 313 kg / 690 lbs
  (*) Hauteur et poids total du grappin n'incluent pas la plaque de connexion.
• MD 6.0
  Poids en ordre de marche de la machine : 5–9 t
  Volume : 215 l / 0,28 cy
  Ouverture maximale (A) : 1400 mm / 55,12 in
  Largeur (B) : 650 mm / 25,59 in
  Hauteur : 880 mm / 34,65 in
  Force de fermeture : 29 kN / 6519 lbf
  Poids des bras : 240 kg / 529 lbs
  Poids total du grappin : 475 kg / 1047 lbs
  (*) Hauteur et poids total du grappin n'incluent pas la plaque de connexion.
• MD 9.0
  Poids en ordre de marche de la machine : 8–14 t
  Volume : 390 l / 0,51 cy
  Ouverture maximale (A) : 1800 mm / 70,87 in
  Largeur (B) : 750 mm / 29,53 in
  Hauteur : 1015 mm / 39,96 in
  Force de fermeture : 31 kN / 6969 lbf
  Poids des bras : 350 kg / 772 lbs
  Poids total du grappin : 610 kg / 1345 lbs
  (*) Hauteur et poids total du grappin n'incluent pas la plaque de connexion.
• MD 12.0
  Poids en ordre de marche de la machine : 10–15 t
  Volume : 630 l / 0,82 cy
  Ouverture maximale (A) : 2000 mm / 78,74 in
  Largeur (B) : 800 mm / 31,50 in
  Hauteur : 1260 mm / 49,61 in
  Force de fermeture : 36 kN / 8093 lbf
  Poids des bras : 430 kg / 948 lbs
  Poids total du grappin : 775 kg / 1709 lbs
  (*) Hauteur et poids total du grappin n'incluent pas la plaque de connexion.
• MD 16.0
  Poids en ordre de marche de la machine : 15–20 t
  Volume : 700 l / 0,92 cy
  Ouverture maximale (A) : 2100 mm / 82,68 in
  Largeur (B) : 900 mm / 35,43 in
  Hauteur : 1370 mm / 53,94 in
  Force de fermeture : 46 kN / 10341 lbf
  Poids des bras : 625 kg / 1378 lbs
  Poids total du grappin : 1100 kg / 2425 lbs
  (*) Hauteur et poids total du grappin n'incluent pas la plaque de connexion.
• MD 20.0
  Poids en ordre de marche de la machine : 19–22 t
  Volume : 950 l / 1,24 cy
  Ouverture maximale (A) : 2400 mm / 94,49 in
  Largeur (B) : 1000 mm / 39,37 in
  Hauteur : 1560 mm / 61,42 in
  Force de fermeture : 55 kN / 12364 lbf
  Poids des bras : 900 kg / 1984 lbs
  Poids total du grappin : 1600 kg / 3527 lbs
  (*) Hauteur et poids total du grappin n'incluent pas la plaque de connexion.
• MD 25.0
  Poids en ordre de marche de la machine : 21–29 t
  Volume : 950 l / 1,24 cy
  Ouverture maximale (A) : 2400 mm / 94,49 in
  Largeur (B) : 1100 mm / 43,31 in
  Hauteur : 1560 mm / 61,42 in
  Force de fermeture : 75 kN / 16861 lbf
  Poids des bras : 980 kg / 2161 lbs
  Poids total du grappin : 1760 kg / 3880 lbs
  (*) Hauteur et poids total du grappin n'incluent pas la plaque de connexion.
• MD 30.0
  Poids en ordre de marche de la machine : 27–45 t
  Volume : 1200 l / 1,57 cy
  Ouverture maximale (A) : 2700 mm / 106,30 in
  Largeur (B) : 1200 mm / 47,24 in
  Hauteur : 1650 mm / 64,96 in
  Force de fermeture : 85 kN / 19109 lbf
  Poids des bras : 1430 kg / 3153 lbs
  Poids total du grappin : 2830 kg / 6239 lbs
  (*) Hauteur et poids total du grappin n'incluent pas la plaque de connexion.
