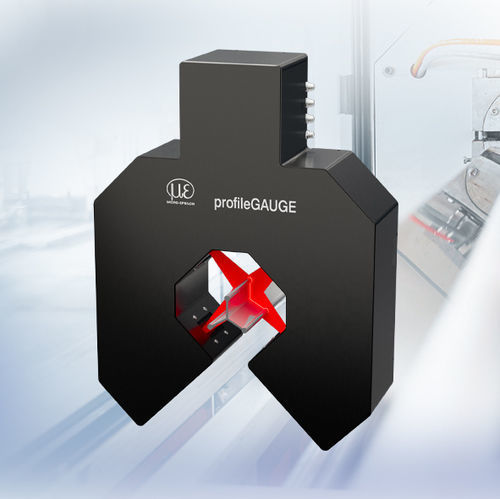

Système de contrôle dimensionnel sans contact profileGAUGE X.LP-3D

Résumé
Le profileGAUGE X.LP-3D est un système de mesure en ligne pour le contrôle à 360° de profils et de demi-produits. Quatre scanners laser scanCONTROL saisissent simultanément l’objet à mesurer depuis plusieurs directions d’observation pour permettre une évaluation géométrique fiable directement dans le processus de production.

Logiciels et évaluation des mesures
Les logiciels 3DInspect et profileGAUGE permettent de créer des programmes de mesure spécifiques à l’application et d’évaluer automatiquement des caractéristiques de contrôle telles que largeur, épaisseur, angles, rayons, profondeurs, dimensions de fente, diamètres et écarts entre valeurs nominales et réelles. Les résultats de mesure peuvent être transférés à des systèmes de niveau supérieur pour l’assurance qualité et la surveillance du processus.

Grandeurs mesurées typiques

• Largeur, hauteur et épaisseur
• Angles et rayons
• Profondeurs et dimensions de fente
• Diamètres
• Écarts de forme, de position et écarts nominal/réel

Conception et intégration
Le système est fourni comme une solution complète comprenant un étrier de mesure, les scanners laser, l’armoire de commande et un Panel IPC. L’architecture compacte facilite l’intégration dans de nouvelles installations et la modernisation (retrofit) de lignes de production existantes. Des interfaces industrielles standards sont disponibles pour l’intégration dans des processus automatisés.

Variantes de conception
La version standard X.LP-3D-50 offre une plage nominale de 40 mm. Selon l’objet mesuré, des plages étendues jusqu’à 120 mm sont possibles. La conception finale est adaptée à la taille et à la géométrie du profil ainsi qu’aux caractéristiques à contrôler afin de garantir que les zones de contour à évaluer se situent dans la plage mesurable.

Caractéristiques / spécifications techniques

• Solution complète : étrier de mesure, scanners laser, armoire de commande et Panel IPC
• Plage de mesure : jusqu’à 120 mm (dépend de l’application) ; standard X.LP-3D-50 : 40 mm
• Précision : ±5 µm
• Étalonnage entièrement automatique en < 2 secondes
• Adapté aux profils ronds, carrés, plats, de forme libre et hexagonaux
• Idéal pour la surveillance automatique de la production dans les lignes d’extrusion et la fabrication de demi-produits
• Quatre scanners laser scanCONTROL (acquisition 3D multi-directionnelle)
• Logiciels : 3DInspect et profileGAUGE pour génération de programmes de mesure et évaluation automatique
• Interfaces industrielles standards disponibles (ex. : Ethernet/IP, EtherCAT, PROFIBUS, PROFINET, OPC UA)
