Mesureur d'épaisseur plaque thicknessGAUGE 3D

rubanpour bande transporteusede revêtement

Présentation

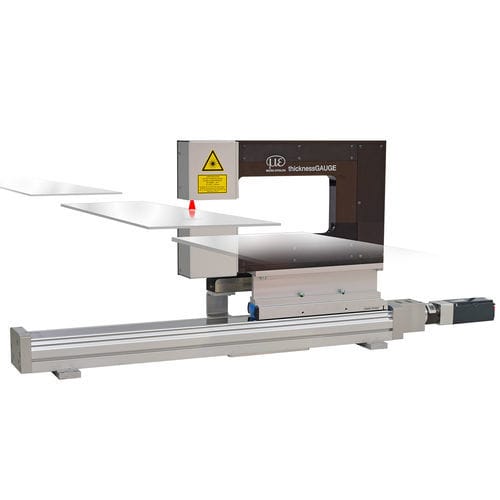

Le thicknessGAUGE 3D est un système de capteurs pour l'évaluation de profils en ligne et la mesure 3D d'épaisseur sur matériaux en ruban et en panneau. Le système associe un cadre stable à deux scanners de profil à laser rouge qui acquièrent les profils supérieur et inférieur et génèrent des profils individuels ainsi que des nuages de points 3D combinés pour l'analyse automatisée.

Application
Mesure en ligne des arêtes de revêtement, des cordons de soudure, des profils de filière et contrôle d'épaisseur sur les lignes de production.

Caractéristiques principales

• Type de capteur : capteurs de profil à ligne laser (laser rouge)
• Acquisition simultanée des profils supérieur et inférieur
• Évaluation inline 2D des profils et génération de nuages de points 3D
• Axe électromécanique pour positionnement flexible (positions mesure / parking)
• Calibrage automatique pour maintien de la précision
• Livré monté et aligné en usine

Installation et étalonnage
Le système est livré monté et calibré en usine. Il peut être déplacé entre position de parking et position de mesure; la position de parking permet la protection des capteurs et un étalonnage entièrement automatique.

Logiciel et calcul
Les mesures et calculs sont automatisés via des fichiers de configuration. Le logiciel optionnel 3DInspect permet de créer et gérer des fichiers de configuration, de sélectionner paramètres et géométries cibles, d'aligner et filtrer les nuages de points, de sélectionner des zones pertinentes et d'automatiser les analyses.

Caractéristiques / spécifications techniques

• Plage de mesure (épaisseur) : 15 mm
• Plage de mesure (profil) : max. 26,8 mm
• Résolution (épaisseur) : 0,2 µm
• Résolution profil : 1 024 points
• Précision : ± 1,2 µm
• Fréquence de mesure : 500 Hz
• Capteurs : capteurs de profil laser (laser rouge)
• Positionnement : axe électromécanique (flexible)
• Calibrage : calibrage automatique
