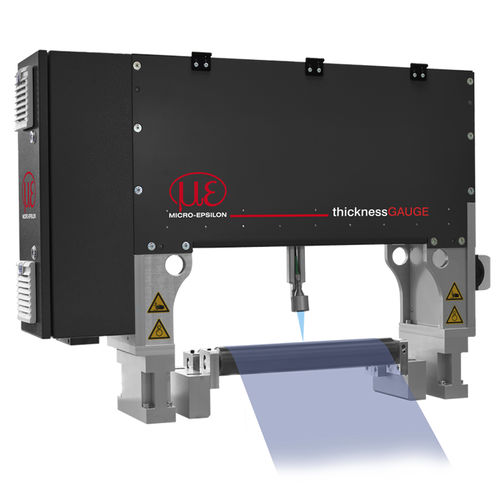

Mesureur d'épaisseur pour matériau fin thicknessGAUGE O.EC

de matières plastiquesde film secde film

Le thicknessGAUGE O.EC est un système de mesure en ligne compact avec un cadre stable en O stable, un rouleau en aluminium et une armoire de commande intégrée. Le système est utilisé pour la mesure précise de l'épaisseur des rubans et des revêtements en plastique jusqu'à 3 mm d'épaisseur de matériau et des largeurs de bande jusqu'à 1250 mm maximum. Pour obtenir un profil transversal de l'épaisseur du matériau, le capteur survole sur le film. Lorsque le capteur est maintenu dans une position quelconque de largeur, un profil longitudinal de l'épaisseur est généré. L'intégration se fait dans des lignes de production complètes, par exemple dans la production de plastique et de feuilles pour batteries. Les systèmes peuvent être intégrés dans de nouveaux systèmes ou directement adaptés aux systèmes existants. Le thicknessGAUGE O.EC utilise un combiSENSOR pour la mesure de l'épaisseur, qui permet à la fois une précision submicronique et une grande stabilité du signal. Le combiSENSOR combine un capteur capacitif avec un capteur inductif basé sur les courants de Foucault. Les deux capteurs mesurent du même côté, vers le rouleau d'aluminium. Le capteur capacitif utilise la constante diélectrique du matériau non conducteur pour déterminer la distance par rapport à la face supérieure de la cible, tandis que le capteur à courants de Foucault intégré détecte la distance par rapport au rouleau d'aluminium. La différence entre les deux signaux donne l'épaisseur du matériau.
