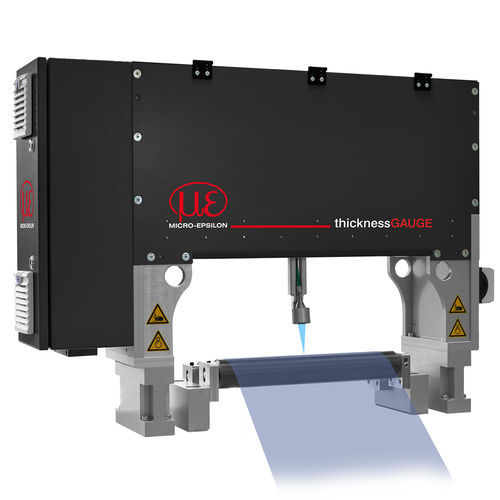

Mesureur d'épaisseur de film thicknessGAUGE O.IMS

pour matériau finstationnairesans contact

Présentation
Le thicknessGAUGE O.IMS est un système de capteurs compact destiné à la mesure d'épaisseur des revêtements sur les films séparateurs et des revêtements de batteries. Le système est structuré en cadre en O compact et utilise un interféromètre à lumière blanche traversant le film, permettant une mesure sans contact réalisée depuis un seul côté. Deux rouleaux de transport stabilisent la bande pour une mesure fiable.

Utilisation & modes de mesure
Le système peut fonctionner en mesure traversante (scan) ou en mesure de piste fixe (par exemple mesure de la ligne centrale ou de la bordure). Il est adapté aux films intermittents et aux films à revêtement longitudinal et peut mesurer sur des positions fixes ou fournir des profils d'épaisseur longitudinaux.

Logiciel et intégration
L'unité compacte intègre une unité linéaire avec commande moteur, une boîte à bornes bus compacte, un dispositif d'étalonnage automatique et un PC multitouch avec logiciel préinstallé. Le logiciel inclus assure l'acquisition de données, le traitement des signaux et l'automatisation. Les modes pris en charge comprennent la mesure d'épaisseur à piste fixe, la mesure de profil, la mesure de plusieurs tendances longitudinales, des paquets SPC et la surveillance automatisée de la capabilité du système de mesure.

Applications

• Mesure d'épaisseur haute résolution sur films de batterie et films séparateurs, revêtus et non revêtus
• Mesure à piste fixe (ex. ligne centrale) et mesure traversante pour profil d'épaisseur
• Adapté aux films intermittents et aux procédés de revêtement longitudinaux pour le contrôle qualité en ligne

Caractéristiques / spécifications techniques

• Modèle : thicknessGAUGE O.IMS
• Capteur : interféromètre à lumière blanche (mesure non intrusive, côté unique)
• Solution complète et compacte pour mesure d'épaisseur en ligne
• Convient aux films de batteries et films séparateurs, revêtus et non revêtus
• Largeur matériau : jusqu'à 1 250 mm
• Précision du système : ±0,2 µm
• Modes de mesure : mesure traversante (scan) ou mesure de piste fixe
• Bandebéruahigung : deux rouleaux de transport pour stabilisation
• Étalonnage entièrement automatique
• Logiciel inclus pour acquisition de données, traitement du signal et automatisation
