Mesureur d'épaisseur de film thicknessCONTROL BTG 8702 C.C

de film secde revêtementstationnaire

Présentation
Micro-Epsilon propose une gamme de systèmes de mesure d'épaisseur pour lignes de revêtement, conçus pour différents besoins et domaines d'application. Les cadres C thicknessCONTROL sont destinés aux environnements exigeants tels que le revêtement à sec. Leur structure robuste et la compensation de température intégrée garantissent une grande précision de mesure, même à des températures ambiantes élevées. Les systèmes sont disponibles dans des configurations adaptées à diverses largeurs de film et jusqu'à 8 pistes de mesure.

Caractéristiques clés

• Système de mesure d'épaisseur de haute précision pour films d'anode et de cathode
• Technologie de capteur : capteurs confocaux chromatiques
• Adapté à la mesure et au contrôle de l'épaisseur en revêtement à sec
• Conception robuste avec compensation de température intégrée
• Plage de mesure d'épaisseur à partir de 10 µm
• Précision du système à partir de ±0,3 µm
• Progiciel complet pour acquisition de données, traitement du signal et automatisation
• Configurable pour 1 | 2 | 3 | 4 | 6 | 8 pistes

Applications / Modes d'utilisation
Convient pour des mesures sur piste fixe (par ex. épaisseur centrée ou en bordure) et pour des mesures traversantes du profil d'épaisseur sur films de batterie revêtus. Les systèmes peuvent être équipés de plusieurs capteurs pour effectuer jusqu'à 8 mesures synchrones, facilitant le contrôle en ligne et la surveillance SPC.

Logiciel et composants système
Les systèmes thicknessCONTROL intègrent une unité linéaire avec commande moteur, une boîte à bornes bus compacte, un dispositif d'étalonnage automatique et un PC multitouche avec logiciel préinstallé. Les modes de mesure pris en charge comprennent la mesure d'épaisseur à piste fixe en position arbitraire, la mesure de profil d'épaisseur, la mesure de plusieurs tendances longitudinales, un module SPC et la vérification automatisée de la capabilité du système de mesure.

Exemple de configuration (BTG8702 2C.4K)

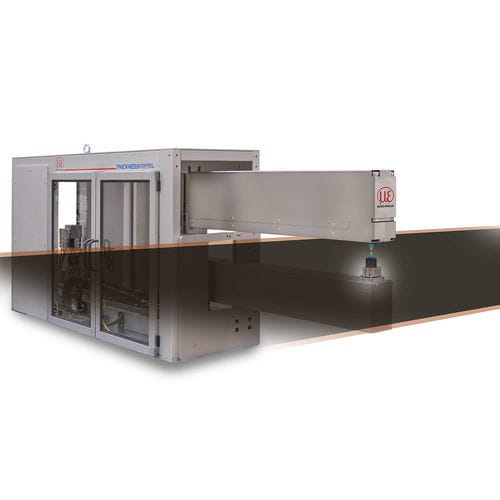

Le thicknessCONTROL BTG8702 2C.4K est composé de deux cadres de mesure robustes, chacun équipé de capteurs confocaux. Le système surveille jusqu'à 8 pistes de film revêtu sur une largeur totale allant jusqu'à 1,6 m. Le design robuste assure des mesures de haute précision et stables sur le long terme dans les processus de revêtement à sec. Pour un étalonnage entièrement automatique, les cadres reviennent à leur position de stationnement.

Caractéristiques / Spécifications techniques

• Type de capteur : capteurs confocaux chromatiques
• Plage de mesure d'épaisseur : à partir de 10 µm
• Précision du système : à partir de ±0,3 µm
• Nombre de pistes configurables : 1, 2, 3, 4, 6, 8
• Largeur maximale surveillable (ex. BTG8702 2C.4K) : jusqu'à 1,6 m (8 pistes)
• Conception : cadres C robustes avec compensation de température intégrée pour environnements exigeants / revêtement à sec
• Matériel inclus : unité linéaire intégrée avec commande moteur, boîte à bornes bus compacte, unité d'étalonnage automatique
• Fonctionnalités logicielles : mesure à piste fixe, mesure de profil d'épaisseur, tendances longitudinales, module SPC, vérification automatisée de la capabilité
