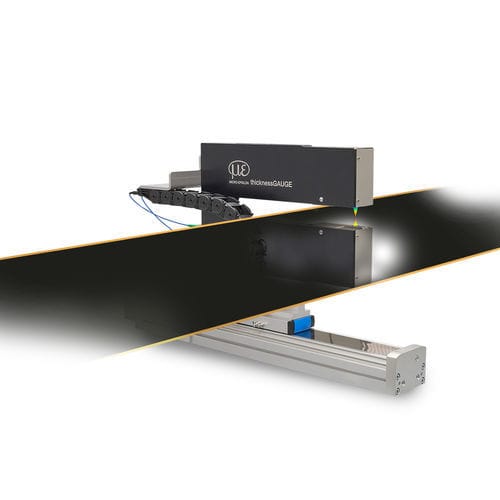

Mesureur d'épaisseur de film thicknessGAUGE C.C

de revêtementpour matériau finstationnaire

Présentation
Pour la mesure en ligne de l’épaisseur de matériaux en bande, les systèmes de capteurs thicknessGAUGE sont utilisés. Plusieurs modèles sont disponibles avec différents types de capteurs, plages de mesure et largeurs de mesure pour la mesure de l’épaisseur des films avec différentes surfaces. Le système utilise deux capteurs de distance qui détectent l’épaisseur de bande avec grande précision. Ces capteurs sont exactement alignés et calibrés en usine les uns par rapport aux autres. Grâce à un axe linéaire, les systèmes de capteurs thicknessGAUGE peuvent être déplacés pour mesurer l'épaisseur sur toute la largeur de la bande. La forme extrêmement compacte permet l'intégration dans des espaces restreints.

Utilisation et variantes
Le thicknessGAUGE peut être utilisé pour la mesure d’une piste fixe, p. ex. pour la mesure de la ligne centrale (épaisseur centrale) ou la mesure d’épaisseur sur le bord. En alternative, le système de capteurs peut également être utilisé pour la mesure d'épaisseur en traversant. Grâce à sa polyvalence, le thicknessGAUGE peut être utilisé aussi bien pour les films intermittents que pour les films à revêtement longitudinal.

Logiciel et contrôle
Ces systèmes compacts sont équipés d’une unité linéaire intégrée comprenant la commande du moteur, une boîte à bornes de bus compacte, un dispositif d’étalonnage automatique ainsi qu’un PC multitouche avec logiciel préinstallé. Le logiciel permet des modes de mesure différents tels que la mesure d’épaisseur à piste fixe sur des positions quelconques, la mesure du profil d’épaisseur, la mesure de plusieurs profils longitudinaux, le paquet MSP ainsi qu’une surveillance automatisée de la capabilité des moyens de contrôle.

Applications

• Mesure d’épaisseur en ligne des films d’électrodes (revêtus et non revêtus)
• Mesure sur revêtements transparents et semi-transparents
• Mesure en piste fixe (ligne centrale, bords) et mesure traversante (traversée de la largeur)

Caractéristiques / spécifications techniques

• Capteurs utilisés : capteurs confocaux chromatiques / scanners de profil à ligne laser / capteurs de distance laser à petite ligne laser
• Convient parfaitement à la mesure d’épaisseur haute résolution sur les films de batterie revêtus et non revêtus
• Convient également aux revêtements transparents et semi-transparents
• Plage de mesure de l’épaisseur : 2 mm
• Précision : à partir de ±0,4 µm
• Fréquence de mesure : jusqu’à 5 kHz
• Calibrage entièrement automatique
• Forme compacte, axe linéaire pour la traversée
• Unité linéaire intégrée incluant commande moteur, boîtier de bus, dispositif d’étalonnage automatique et PC multitouche
• Modes logiciels : mesure d’épaisseur à piste fixe, mesure de profil d’épaisseur, mesure de plusieurs profils longitudinaux, paquet MSP, surveillance automatisée de capabilité
