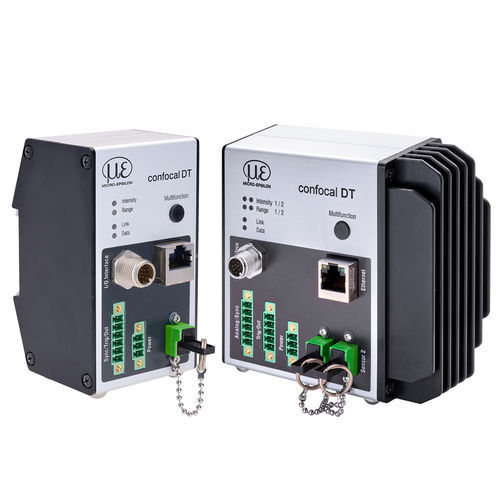

Capteur de déplacement linéaire confocalDT IFC2411/IFC2412
sans liaison mécaniqueconfocal à codage chromatiqueEtherCAT

Capteur de déplacement linéaire - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - sans liaison mécanique / confocal à codage chromatique / EtherCAT
Capteur de déplacement linéaire - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - sans liaison mécanique / confocal à codage chromatique / EtherCAT
Capteur de déplacement linéaire - confocalDT IFC2411/IFC2412 - MICRO-EPSILON - sans liaison mécanique / confocal à codage chromatique / EtherCAT - image - 2
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de MICRO-EPSILON

Caractéristiques

Type
linéaire
Contact / sans contact
sans liaison mécanique
Technologie
confocal à codage chromatique
Signal de sortie
à sortie analogique, 4-20mA, Ethernet, série, ProfiNet, EtherCAT, 0-10 V
Objet à mesurer
de métal, transparent, miroitant, incandescent, organique
Indices de protection
IP40
Applications
pour l'industrie, pour applications OEM, pour l'automation du process, pour espace restreint
Autres caractéristiques
compact, robuste, haute précision, haute résolution, rectangulaire, multicanaux, mono-canal
Plage de mesure

Min: 0,1 mm
(0 in)

Max: 30 mm
(1,18 in)

Linéarité

0,02 %

Fréquence de mesure

Min: 100 Hz

Max: 8 000 Hz

Tension d’alimentation

24 V

Température ambiante

Min: 5 °C
(41 °F)

Max: 50 °C
(122 °F)

Description

Présentation
Les contrôleurs confocaux chromatiques compacts confocalDT IFC2411 / IFC2412 offrent des mesures de distance et d'épaisseur à haute précision et grande vitesse. Leur format très compact permet l'intégration dans les plus petites armoires de commande et facilite l'utilisation en production industrielle et en applications OEM. La connexion flexible avec tous les capteurs Micro-Epsilon permet des mesures sur quasiment toutes les surfaces.

Fonctionnalités principales
  • Mesures de haute précision avec une résolution nanométrique (1 nm pour IFC2411)
  • Fréquence de mesure réglable jusqu'à 8 kHz pour des mesures dynamiques
  • Contrôleur extrêmement compact, adapté au montage sur rail DIN
  • Boîtier en aluminium, indice de protection IP40
  • Nombreuses interfaces pour une intégration facile : Ethernet, RS422, EtherCAT ; IFC2411 dispose en plus de PROFINET et EtherNet/IP
  • Sorties analogiques (courant et tension)
  • Entrée encodeur pour synchronisation
  • Compatibilité avec tous les capteurs confocalDT (plages de mesure de 0,1 à 30 mm)
  • Idéal pour applications de série et intégration OEM
  • Canaux de mesure : 1 pour IFC2411, 2 pour IFC2412


IFC2412 (détails version bi‑canal)
La variante IFC2412 est la version bi‑canal du IFC2411. Elle propose deux canaux indépendants avec une fréquence de mesure réglable jusqu'à 8 kHz et une résolution sub-micrométrique (jusqu'à 2 nm). Elle permet des mesures d'épaisseur sur deux faces avec un seul contrôleur compact, ciblant notamment les secteurs des semi-conducteurs, de la production de batteries et de la construction mécanique.

Utilisation et intégration
La configuration du contrôleur et le paramétrage des capteurs s'effectuent via une interface web conviviale accessible par Ethernet ; aucun logiciel supplémentaire n'est requis. L'interface web propose les options de réglage et inclut une base de données de matériaux extensible pour les mesures d'épaisseur.

Applications
  • Mesure de distance et d'épaisseur avec résolution nanométrique / sub-micrométrique
  • Applications industrielles en série
  • Intégration OEM et armoires de commande compactes
  • Secteurs : semi-conducteurs, production de batteries, construction mécanique


Caractéristiques / spécifications techniques
  • Famille de modèles : confocalDT IFC2411 (mono-canal) et IFC2412 (bi-canal)
  • Résolution : 1 nm (IFC2411) ; résolution sub-micrométrique jusqu'à 2 nm (IFC2412)
  • Fréquence de mesure maximale réglable : jusqu'à 8 kHz
  • Canaux de mesure : 1 (IFC2411), 2 (IFC2412)
  • Compatibilité capteurs : tous les capteurs confocalDT (plages 0,1 mm à 30 mm)
  • Interfaces : Ethernet, RS422, EtherCAT ; IFC2411 en plus : PROFINET et EtherNet/IP
  • Sorties analogiques : courant et tension
  • Entrée encodeur : oui
  • Boîtier : aluminium, IP40
  • Montage : compatible rail DIN (format très compact)
  • Poids (exemples) : env. 335 g pour la version 1 canal, env. 670 g pour la version 2 canaux
  • Tâches de mesure typiques : distance, mesure d'épaisseur mono- et bi-face

Catalogues

Plus d'informations sur le site de MICRO-EPSILON

Autres produits MICRO-EPSILON

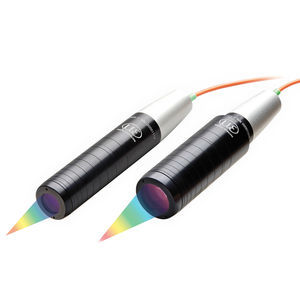

Capteurs confocaux à codage chromatique pour le déplacement, la distance, la position et l'épaisseur
