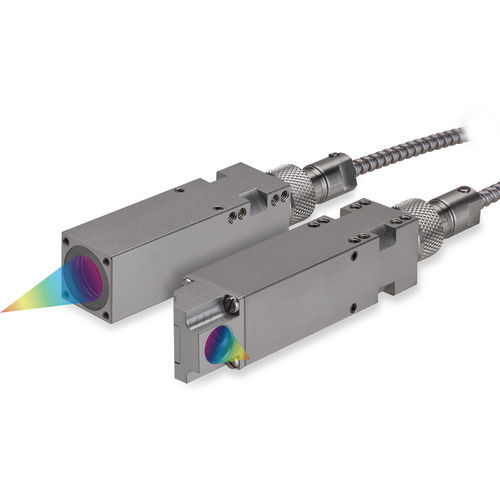

Capteur confocal à codage chromatique confocalDT IFS2407-xHT/VAC

pour mesure d'épaisseurpour mesure de distancesans contact

Présentation
La gamme confocalDT IFS2407 regroupe des capteurs confocaux chromatiques haute température conçus pour les mesures sans contact dans des environnements exigeants. Les versions HT/VAC permettent des mesures fiables jusqu'à 200 °C et associent un design compact à un faible dégazage pour compatibilité UHV. Différentes plages de mesure et des variantes avec trajet optique à 90° sont disponibles pour s'adapter aux contraintes d'installation.

Caractéristiques clés

• Utilisation fiable jusqu'à 200 °C
• Faible dégazage : adapté aux applications UHV et salles propres
• Design confocal chromatique compact pour espaces de montage restreints
• Disponibles en plusieurs plages de mesure et variantes, y compris trajet optique à 90°
• Boîtier en acier inoxydable (matériau 1.4404)

Modèles et spécifications principales

• confocalDT IFS2407-0,8HT/VAC
  • Plage de mesure (mm) : 0,8
  • Linéarité : max. < ±0,18 µm
  • Résolution : max. < 6 nm
  • Faible taux de dégazage : adapté UHV et salles propres
  • Mesure fiable jusqu'à 200 °C
  • Boîtier inox 1.4404
• confocalDT IFS2407-2HT/VAC
  • Plage de mesure (mm) : 2
  • Linéarité : max. < ±0,44 µm
  • Résolution : max. < 10 nm
  • Faible taux de dégazage : adapté UHV et salles propres
  • Mesure fiable jusqu'à 200 °C
  • Boîtier inox 1.4404
  • Modèles disponibles avec trajet optique à 90°
• confocalDT IFS2407-4HT/VAC
  • Plage de mesure (mm) : 4
  • Linéarité : max. < ±0,8 µm
  • Résolution : max. < 24 nm
  • Faible taux de dégazage : adapté UHV et salles propres
  • Mesure fiable jusqu'à 200 °C
  • Boîtier inox 1.4404
  • Modèles disponibles avec trajet optique à 90°

Applications

• Construction mécanique de précision
• Industrie des semi-conducteurs
• Applications en UHV et environnements en salle blanche

Caractéristiques / spécifications techniques

• Série / famille de modèles : confocalDT IFS2407
• Plages de mesure disponibles : 0,8 mm ; 2 mm ; 4 mm
• Linéarité maximale (selon modèle) : < ±0,18 µm (0,8 mm) — < ±0,44 µm (2 mm) — < ±0,8 µm (4 mm)
• Résolution maximale (selon modèle) : < 6 nm (0,8 mm) — < 10 nm (2 mm) — < 24 nm (4 mm)
• Température d'utilisation : jusqu'à 200 °C
• Compatibilité vide / faible dégazage : adapté à l'UHV
• Matériau du boîtier : acier inoxydable 1.4404
• Variantes : versions droites et à trajet optique 90° disponibles
