Système de mesure de force

par contact directpour câble aérienpour applications ferroviaires

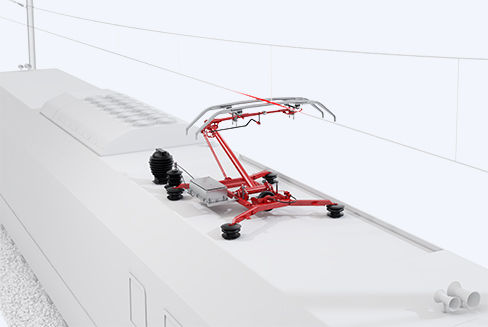

Le maintien du contact entre le fil de contact et l'archet du pantographe est fondamental pour le bon fonctionnement des chemins de fer électriques Surveillance des forces d'interaction entre le pantographe et la ligne aérienne à l'aide d'accéléromètres et de jaudes contraintes intégrées dans le pantographe. Dans le cas d'une perte de contact avec le fil de contact, le système ferait face à l'interruption de l'approvisionnement en énergie et aussi à des phénomènes d'arc conduisant à une détérioration. Système de mesure d'interaction caténaire/pantographe Le système de mesure de l'interaction pantographe/caténaire fournit des mesures à la fois statiques et dynamiques des forces d'interaction et des accélérations verticales, avec une fréquence d'échantillonnage allant jusqu'à 2 kHz à une vitesse de mesure maximale de 320 km/h. Le système peut également surveiller la hauteur et le désaxement du fil de la caténaire et des mesures peuvent être combinées avec les autres systèmes de mesure de la caténaire.
