Résolveur brushless MLX90381

de moteurrobuste

Description
Le MLX90381 est un convertisseur pico-résolveur magnétique 3D (Sin/Cos) conçu pour la mesure de position angulaire absolue et de très hautes vitesses électriques de rotation (>50 000 e-rpm aux palles Hall). Capteur monolithique sans contact Triaxis® sensible au flux magnétique sur les axes X, Y et Z. Deux axes sélectionnables sont mappés vers deux sorties analogiques ratiométriques haute vitesse, permettant la détection de position on-axis et off-axis (à travers l'arbre) avec un aimant permanent mobile. L'appareil cible les modules moteurs compacts avec programmation à bord et qualifications pour l'automobile.

Capacités clés

• Détection Triaxis® 3D avec paires d'axes sélectionnables (X/Y, X/Z, Z/Y)
• Sorties analogiques sinus et cosinus ratiométriques pour reconstitution d'angle
• Rafraîchissement rapide des sorties : 2 µs
• Mesure de vitesses électriques >50 000 e-rpm (mesuré aux palles Hall)
• Programmation à bord via I²C sur deux broches d'application (pas d'outil de programmation externe nécessaire)

Principales caractéristiques

• Boîtier DFN-6 compact (2,0 × 2,5 mm) minimisant l'empreinte PCB
• Programmation embarquée via I²C ; configurable au niveau module
• ISO 26262 ASIL B SEooC
• Qualification AEC-Q100 pour applications automobiles
• Plages de sensibilité programmables : champ moyen 10 … 70 mT ; champ élevé 40 … 160 mT
• Tension d'alimentation : 3,3 V ou 5 V
• Plage de température de fonctionnement : -40 °C à 160 °C

Applications

• Mesure de position rotative absolue
• Commande de moteurs brushless (PMSM/BLDC)
• Contrôle orienté champ (FOC)
• Applications automobiles : vannes électriques, vannes thermiques, EPS, systèmes de freinage (meilleure précision à basse vitesse et détection de blocage)

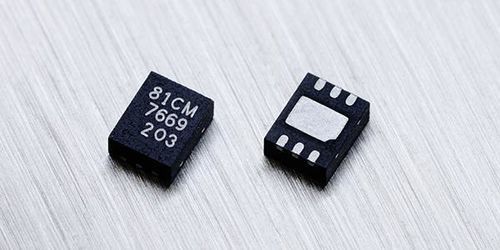

Boîtier et intégration
Le MLX90381 est livré en boîtier DFN-6 (LW) monolithique avec flancs humectables étamés mat et conforme RoHS. L'implémentation typique nécessite peu de composants externes (trois condensateurs), réduisant la surface PCB et la nomenclature. La sensibilité par axe et la bande passante des filtres sont configurables sur la carte pour s'adapter aux plages ADC des microcontrôleurs associés.

Évaluation et conception
Une carte d'évaluation (EVB90381) est disponible pour le prototypage rapide et l'évaluation des performances du MLX90381 dans les systèmes de commande moteur.

Caractéristiques techniques

• Modèle : MLX90381
• Technologie : détection Triaxis® 3D Hall
• Sorties : sinus et cosinus analogiques (ratiométriques)
• Vitesse de rafraîchissement : 2 µs
• Vitesse électrique mesurable maxi : >50 000 e-rpm (aux palles Hall)
• Tension d'alimentation : 3,3 V ou 5 V
• Température de fonctionnement : -40 °C à 160 °C
• Axes magnétiques sélectionnables : X/Y, X/Z, Z/Y
• Sensibilité programmable : champ moyen 10 … 70 mT ; champ élevé 40 … 160 mT
• Programmation embarquée : I²C via deux broches d'application
• Boîtier : DFN-6 (LW), 2,0 × 2,5 × 1,0 mm, monolithe, RoHS, flancs étamés mat humectables
• Composants externes : implémentation typique nécessite trois condensateurs externes
• Automobile : AEC-Q100 ; ISO 26262 ASIL B (SEooC)
• Applications types : position rotative absolue, commande BLDC/PMSM, FOC, vannes et actionneurs automobiles
