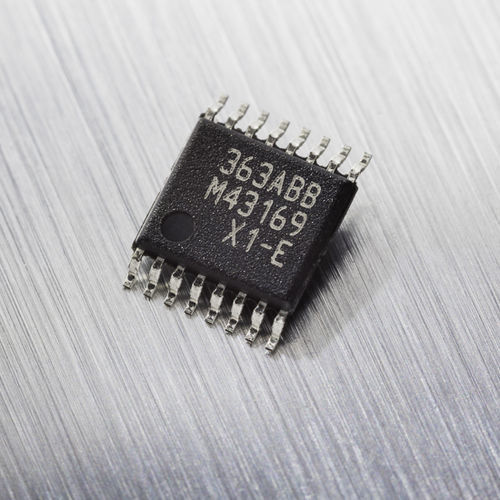

Capteur de position linéaire MLX90363

angulairerotatifsans liaison mécanique

Le MLX90363 est un capteur magnétique monolithique doté de la technologie Triaxis® Hall. Caractéristiques principales Magnétomètre Triaxis® (Bx, By, Bz) Traitement du signal sur la puce pour une détection de position robuste Interface série à grande vitesse (compatible SPI - full duplex) Description du produit Le MLX90363 est la gen II½ du capteur de position Triaxis®. Grâce à un IMC à sa surface, le dispositif monolithique détecte, sans contact, les 3 composantes spatiales (c'est-à-dire Bx, By et Bz) de la densité de flux magnétique appliquée. Ce principe de détection unique appliqué à un capteur de position se traduit par une robustesse impressionnante du signal de position par rapport aux tolérances mécaniques (entrefer, hors axe). La rotation de cette composante horizontale est détectée sur une large plage (jusqu'à 360º) et traitée par le DSP intégré pour indiquer la position angulaire absolue de l'aimant en bout d'arbre. En mesurant individuellement les composantes horizontales et verticales, le MLX90363 est capable de répondre aux besoins des capteurs de position à course linéaire (déplacement), des capteurs de position rotatifs absolus avec un aimant traversant l'arbre, ainsi que des applications de "joystick" en 3D. Conçu pour être associé à un microcontrôleur standard (hôte), le MLX90363 s'appuie sur une communication de sortie SPI. Le MLX90363 offre une flexibilité maximale pour le développement d'applications. La gamme d'applications de détection de position est illimitée et n'est limitée que par l'imagination du concepteur. les implémentations 3D, rotatives, linéaires ou même en mode mixte peuvent être réalisées par le biais d'un logiciel embarqué dans le microcontrôleur du client.
