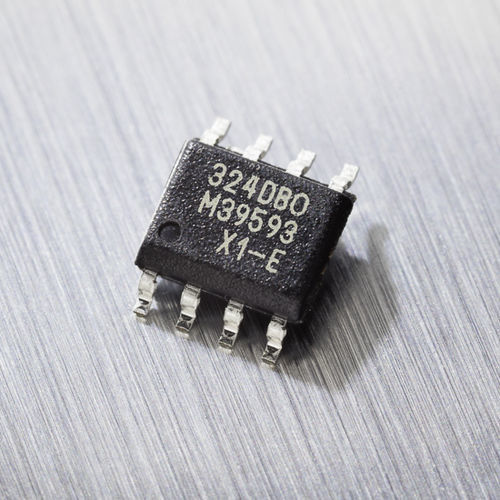

Capteur de position angulaire MLX90324

rotatifsans liaison mécaniquemagnétique

Le MLX90324 est un capteur de position rotatif Triaxis® qui fournit la position angulaire d'un petit aimant dipôle tournant au-dessus de la surface de l'appareil (aimant en bout d'arbre). Caractéristiques principales Capteur de position rotative absolue Conception magnétique simple et robuste Technologie Triaxis® Hall Description du produit Le MLX90324 est un capteur de position rotatif Triaxis® qui fournit la position angulaire d'un petit aimant dipôle tournant au-dessus de la surface de l'appareil (aimant en bout d'arbre). Grâce à un IMC à sa surface, le dispositif monolithique détecte, sans contact, la composante horizontale de la densité de flux magnétique appliquée. Ce principe de détection unique appliqué à un capteur de position rotatif se traduit par une robustesse impressionnante de la position angulaire par rapport aux tolérances mécaniques (entrefer, hors axe). La rotation de cette composante horizontale est détectée sur une large plage (jusqu'à 360º) et traitée par le processeur de signal numérique (DSP) intégré pour signaler la position angulaire absolue de l'aimant sous la forme d'une sortie analogique ratiométrique, d'un signal PWM ou d'un télégramme SAE-J2716/SENT (2007). La caractéristique de transfert de sortie est entièrement programmable (par exemple, décalage, gain, niveaux de serrage, linéarité, dérive thermique, filtrage, gamme, ...) pour répondre à toute exigence spécifique par le biais d'un étalonnage en bout de ligne. L'unité de programmation PTC-04 de Melexis communique et étalonne le dispositif exclusivement à travers les bornes du connecteur (Vdd-Vss-Out). Le MLX90324 est destiné et utilisé dans une myriade d'applications de capteurs de position rotatifs sans contact, que l'on retrouve fréquemment dans les systèmes automobiles et industriels.
