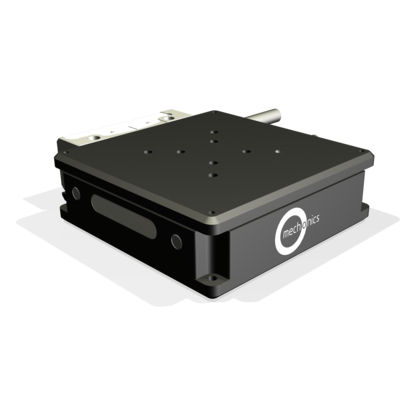

Platine linéaire DSP50

XYZpiézo3 axes

force d'entraînement jusqu'à 15 N étage multiphase ultra compact pour le système de contrôle NOVA Notre nouvelle platine linéaire DSP50, destinée à la nouvelle génération de contrôleurs NOVA, peut supporter une force de blocage allant jusqu'à 16 N sur une course de 10 mm. Avec son contrôleur multiphase spécialisé, elle a une vitesse allant jusqu'à 1 mm/s et un mouvement extrêmement uniforme grâce à l'utilisation de plusieurs moteurs piézoélectriques à inertie. Le capteur optique permet de détecter les mouvements avec une précision de 1 nm et une grande répétabilité. La platine linéaire est disponible en tant que système de positionnement uniaxial, biaxial ou triaxial pour des conditions standard et sous vide. La conception très compacte, la reproductibilité et la précision exceptionnelle vous offrent des avantages dans de nombreux domaines d'utilisation (par exemple, la mesure et l'ajustement optiques). Données techniques Largeur - 50 mm Hauteur - 16 mm Profondeur - 50 mm Charge maximale Momentum (Mx) - 6,5 Ncm Momentum (My) - 6.5 Ncm Momentum (Mz) - 6,5 Ncm Force de blocage (Fx) - 16 N Force d'appui (Fy, Fz) - 0 N Précision du guidage Angle de lacet - 20 secondes d'arc Angle de tangage - 60 secondes d'arc Déviation verticale - 1 um Déviation latérale - 2 um Informations sur les mesures Marque de référence - milieu Résolution - 1 um à 1 nm Tension d'alimentation - 5 V Consommation électrique - 200 mA
