Centre de tournage CNC SLANT TURN
2 axesuniverselà banc incliné

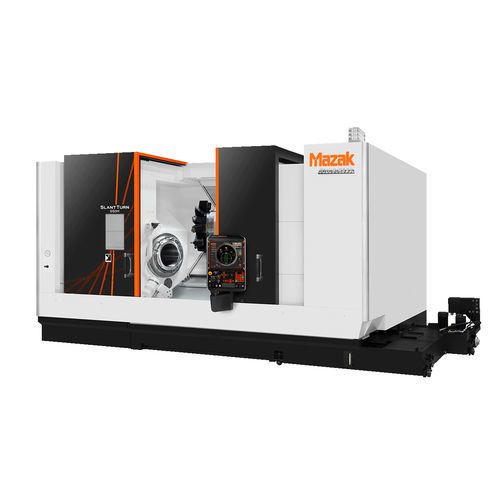

Centre de tournage CNC - SLANT TURN - Mazak - 2 axes / universel / à banc incliné
Centre de tournage CNC - SLANT TURN - Mazak - 2 axes / universel / à banc incliné
Centre de tournage CNC - SLANT TURN - Mazak - 2 axes / universel / à banc incliné - image - 2
Centre de tournage CNC - SLANT TURN - Mazak - 2 axes / universel / à banc incliné - image - 3
Centre de tournage CNC - SLANT TURN - Mazak - 2 axes / universel / à banc incliné - image - 4
Centre de tournage CNC - SLANT TURN - Mazak - 2 axes / universel / à banc incliné - image - 5
Centre de tournage CNC - SLANT TURN - Mazak - 2 axes / universel / à banc incliné - image - 6
Centre de tournage CNC - SLANT TURN - Mazak - 2 axes / universel / à banc incliné - image - 7
Centre de tournage CNC - SLANT TURN - Mazak - 2 axes / universel / à banc incliné - image - 8
Centre de tournage CNC - SLANT TURN - Mazak - 2 axes / universel / à banc incliné - image - 9
Centre de tournage CNC - SLANT TURN - Mazak - 2 axes / universel / à banc incliné - image - 10
Ajouter à mes favoris
Ajouter au comparateur

Caractéristiques

Type de commande
CNC
Nombre d'axes
2 axes
Structure
universel, à banc incliné
Nombre de broches
à quatre broches
Nombre d'outils
12 outils
Applications
pour usage intensif, pour usinage d'arbres et de pièces arbrées, pour pièces longues, pour pièce de grande dimension
Performance
haute rigidité, à grande vitesse, de précision, à haut rendement
Fonction combinée
fraiseuse
Diamètre

910 mm
(35,83 in)

Vitesse de rotation

1 600 rpm
(10 053,096 rad.min-1)

Diamètre de coupe maximale

910 mm
(36 in)

Longueur de coupe maximale

Max: 2 044 mm
(80 in)

Min: 1 016 mm
(40 in)

Course X

465 mm
(18 in)

Course Z

1 175 mm, 2 165 mm
(46 in, 85 in)

Avance rapide sur X

20 000 mm/min
(13 in/s)

Avance rapide sur Z

24 000 mm/min
(16 in/s)

Puissance nominale

37 kW, 45 kW
(50,3 hp, 61,2 hp)

Couple maximal

7 000 Nm
(5 163 ft.lb)

Longueur hors tout

2 440 mm
(96 in)

Largeur hors tout

5 690 mm, 6 965 mm
(224 in, 274 in)

Hauteur totale

2 605 mm
(103 in)

Poids

13 800 kg, 14 000 kg, 17 800 kg
(30 424 lb, 30 865 lb, 39 242 lb)

Description

Découpe puissante de pièces de grand diamètre grâce à des broches à couple élevé Construction de la machine avec des guides à rouleaux à haute rigidité Large gamme d'alésages de broche jusqu'à Φ375 mm Couple élevé pour une coupe puissante des pièces de grand diamètre Permet d'obtenir un usinage à haut rendement avec une pleine puissance, même dans les plages de vitesse les plus basses. La méthode de changement de vitesse en deux étapes permet d'obtenir une vitesse de broche élevée et un couple de coupe important dans deux gammes. Améliorer encore la productivité grâce à un large éventail d'options Broche de fraisage de grande puissance qui rivalise avec celles des petits centres d'usinage Les SLANT TURN 500M, 550M et 600M sont capables de réaliser des opérations de fraisage/tournage très efficaces. Une version à couple élevé est également disponible en option.
