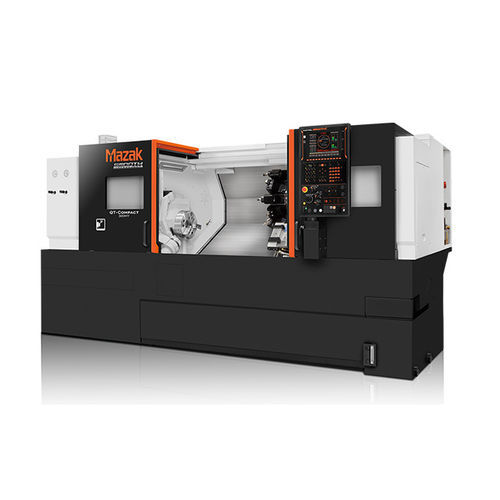

Tour CNC QT

3 axes12 outilspour production de masse

Centres de tournage CNC compacts et performants Un rapport coût-efficacité et une rigidité élevés Gamme étendue pour diverses applications telles que le tournage, le fraisage, l'usinage sur l'axe Y et les options de deuxième broche Équipé d'un système CNC MAZATROL SmoothC, avec une opérabilité exceptionnelle et un contrôle à grande vitesse et à haute précision. Broche / moteur intégré pour une productivité et une précision élevées Toutes les séries sont équipées de broches/moteurs intégrés, permettant l'usinage lourd de métaux ferreux ou l'usinage à grande vitesse de métaux non ferreux comme l'aluminium. Les engrenages et courroies, sources de vibrations, ne sont pas utilisés pour garantir une grande précision. La broche principale peut assurer l'indexation de l'axe C par incréments de 0,0001° minimum et le contournage. Gamme 100 : 6", Série 200 : 8", Gamme 300 : 10" Tourelle à tambour 12 positions avec fonction de fraisage La tourelle du tambour est conçue pour minimiser les interférences. L'indexation rotative sans levage permet le serrage et desserrage à grande vitesse sans interférence. Les porte-outils sont montés rigidement à l'aide de quatre boulons. Une tourelle à 24 positions est disponible en option. Broche secondaire Le transfert de pièces de haute précision de la broche principale à la broche secondaire permet l’usinage continu. Gamme 100 : 5", série 200/300 : 6" Axe Y pour l'usinage de formes complexes La longue course de l'axe Y garantit une grande précision et un haut niveau de qualité pour l'usinage efficace de pièces complexes. Course de l'axe Y : 100 (±50) mm Gamme étendue avec fonctions de fraisage dans toutes les séries La machine peut être sélectionnée en fonction de votre style de production. Productivité élevée même dans des espaces restreints Pour les machines avec l'universel 500U, toutes les machines de la série 100 à la série 300 peuvent être installées avec le même espace au sol : 4,39m² (2600 mm × 1690 mm). Les séries 200M, 200MY, 300M, 300MY peuvent être installées dans le même espace au sol pour les machines ayant un équipement universel de 1000U : 5,96m² (3385 mm × 1760 mm). Une opérabilité inégalée grâce à des commandes à grande vitesse et à haute précision Les programmes peuvent être facilement réalisés à l'aide de simples commandes de touches. Avec la programmation MAZATROL, même les opérateurs inexpérimentés peuvent créer rapidement des programmes. Il existe un écran d'accueil pour chaque processus. L'avancement et la disponibilité de la production, de la programmation, de la gestion des données d'outils, de la configuration et de la maintenance peuvent être gérés de manière centralisée. Diverses options pour une automatisation avancée - Porte avant automatique : Prend en charge des vitesses d'ouverture/fermeture à 3 niveaux et dispose d'un dispositif de sécurité intégré pour arrêter le fonctionnement par un capteur de pression tactile. Des ouvertures/fermetures automatiques avec des capteurs de zone sont également disponibles. - Mesureur d’outil : Le réglage de l'outil s'effectue simplement en amenant la pointe de l'outil en contact avec l'œil de l'outil, qui enregistre automatiquement l'outil dans le système CNC, réduisant considérablement le temps de réglage. - Récupérateur de pièces automatique : Permet d'évacuer automatiquement les pièces finies dans une boîte à pièces à l'extérieur de la machine. Peut être combiné avec des ravitailleurs ou des convoyeurs de déchargement pour un système automatisé. - Mesure de pièce automatique : Utilise un capteur tactile monté sur la tourelle pour mesurer automatiquement les diamètres intérieur et extérieur, les irrégularités de surface, etc., afin d'effectuer des corrections d'outil et de maintenir la précision pendant les opérations sans surveillance. Automatisation de la production de masse : La série QT-COMPACT L peut ajouter des barrières de sécurité, des interverrouillages, des fonctions de sécurité pour les opérateurs pour les automatismes de haut niveau utilisant des systèmes robotiques. Caractéristiques / Spécifications techniques : - Centres de tournage CNC compacts et performants - Rapport coût-efficacité et rigidité élevés - Gamme étendue pour tournage, fraisage, axe Y, deuxième broche - Système CNC MAZATROL SmoothC - Broche/moteur intégré, indexation axe C 0,0001° - Tourelle tambour 12 positions (option 24) - Broche secondaire pour usinage continu - Axe Y : course 100 (±50) mm - Productivité élevée dans espaces restreints (4,39m² ou 5,96m²) - Options : porte avant automatique, mesureur d’outil, récupérateur de pièces, mesure de pièce automatique - Automatisation avancée possible
