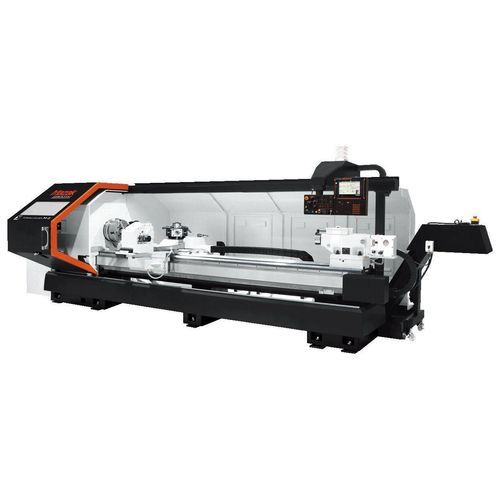

Tour CNC M-5

horizontalà banc platpour usinage lourd

Centre de tournage CNC à banc plat pour l'usinage intensif de pièces de grand diamètre et de longs arbres - Mécanisme d'évacuation des copeaux excellent, construction de lit à haute rigidité - Structure de broche à haute rigidité, idéale pour les pièces de grand diamètre en matériau difficile à usiner. Conçu pour une productivité et une fiabilité élevées Mécanisme d'évacuation des copeaux excellent, construction de lit à haute rigidité Le lit a du sable scellé dans sa structure de type boîte à double paroi, et a une excellente absorption des vibrations. Cela améliore la stabilité pendant la coupe ainsi que la rigidité dynamique du lit. Les glissières en V rectifiées avec précision du M-5 subissent un processus de durcissement par induction spécial développé par Mazak (au-dessus de HS 70). Broche à haute puissance / rigidité Idéale pour les pièces de grand diamètre en matériau difficile à usiner. Avec une plage de vitesse de broche de 6 à 2200 min⁻¹, et une puissance maximale disponible entre 178 et 2200 min⁻¹ grâce à un système de changement de vitesse hydraulique à 3 vitesses. Grand alésage de broche pour pièces d'arbre La broche a une haute rigidité car elle est supportée par un roulement de précision, et le diamètre de l'alésage de la broche est de Φ104 mm, ce qui est favorable pour le tournage. L'option d'alésage de broche Φ181 mm est très efficace pour l'usinage de pièces de grand diamètre dans la broche. Structure de tourelle unique Temps de configuration réduit Permettre 14 outils fixés en permanence pour minimiser le temps de configuration. La coupe de haute précision et de haute résistance est disponible grâce aux grands accouplements de diamètre et à la haute force de serrage de la tourelle (accouplement de tourelle à disque octogonal avant : 252 mm, 44600 N / 4550 kgf ; accouplement de tourelle d'alésage hexagonal arrière : 230 mm, 40200 N / 4100 kgf). Contre-pointe hydraulique robuste Grand diamètre de manchon et structure de base large idéale pour la coupe lourde. Le grand fourreau de 100 mm de diamètre de la contre-pointe et la large base, avec sa poussée maximale de 14700 N (1500 kgf) et sa force de serrage de lit de 78400 N (8000 kgf), la rendent idéale pour la coupe lourde. Facilité de programmation par programmation conversationnelle MAZATROL Réduction de 75 % du temps de configuration pour la première pièce La configuration de la première pièce, de la programmation à la vérification du chemin de l'outil, à la configuration de l'outil et à la configuration des coordonnées de travail, peut être effectuée en très peu de temps. Comparé à d'autres systèmes CNC, la configuration de la première pièce peut être réduite jusqu'à 75 %. Taille du mandrin : 12" Diamètre d'usinage max. : Φ580 Longueur d'usinage max. : 2080 mm / 2985 mm - Type de produit : Centre de Tournage CNC - Modèle : TURNING CENTER M-5 - Taille du mandrin : 12" - Diamètre d'usinage max. : Φ580 mm - Longueur d'usinage max. : 2080 mm / 2985 mm - Plage de vitesse de broche : 6 à 2200 min⁻¹ - Vitesse de broche à pleine puissance : 178 à 2200 min⁻¹ - Diamètre de l'alésage de la broche : Φ104 mm (option : Φ181 mm) - Nombre d'outils de tourelle : 14 - Accouplement de tourelle à disque octogonal avant : 252 mm, 44600 N / 4550 kgf - Accouplement de tourelle d'alésage hexagonal arrière : 230 mm, 40200 N / 4100 kgf - Diamètre du fourreau de la contre-pointe : 100 mm - Poussée maximale de la contre-pointe : 14700 N (1500 kgf) - Force de serrage de lit de la contre-pointe : 78400 N (8000 kgf)
