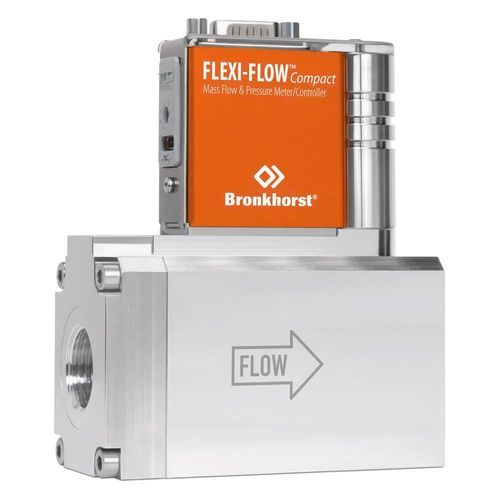

Débitmètre thermique FF-109 FLEXI-FLOW

massiquepour gazpour liquides

Points clés

• 8 gaz préinstallés, 22 gaz disponibles via Bronkhorst FlowSuite
• Mesure du débit et de la température
• Design compact
• Jusqu'à 16 bar(g)
• Connexion Bluetooth et USB-C avec le logiciel gratuit Bronkhorst FlowSuite
• Réponse rapide grâce à la technologie TCS

Gaz préinstallés et plages maximales
Gaz | plage max.
N₂, Air, H₂ | 50 ln/min
O₂ | 45 ln/min
Ar, CH₄ | 40 ln/min
He | 70 ln/min
CO₂ | 35 ln/min

Multi-fluides via FlowSuite
Avec le logiciel gratuit Bronkhorst FlowSuite, vous pouvez ajouter l'un des 22 gaz disponibles ou créer des mélanges directement sur l’instrument. Instrument multi-fluides pour application : C₂H₂, Air, C₃H₄ #1, Ar, CO₂, CO, C₃H₆ #1, D₂ #1, C₂H₆, C₂H₄, He, H₂, Kr, CH₄, Ne, N₂, N₂O, O₂, C₃F₈, C₃H₆ #2, C₃H₈, C₃H₄ #2.
Connexion facile à un téléphone via Bluetooth ou à un PC via USB-C.

Caractéristiques du FF-109 FLEXI-FLOW 50 ln/min

• Sortie multi-paramètres : débit massique réel et température (instrument)
• Utilisable pour pratiquement tous les types de gaz ou mélanges de gaz
• Connexion simple et sécurisée via Bluetooth ou USB-C
• Fonctionnalités avancées de diagnostic
• Haute précision grâce à la base de données de gaz embarquée et à la conversion en temps réel
• Facile à configurer
• MTBF 145 ans
• TCS unique (Through Chip Sensor)
• Réponse rapide <30 ms
• Design compact
• Indication d'état Namur NE107

Spécifications techniques
Mesure / Régulation
Plage de débit | 1...50 ln/min
Incertitude de mesure | ±1.5% Rd plus ±0.5% FS (conditions d'étalonnage)
Répétabilité | < ± 0,2% Rd
Rangeabilité | 1:50
Pression nominale (PN) | 16 bar(g) (232 psi(g))
Température | 0 … 50 °C (32°F … 122°F)
Pression de service | 0,8 … 17 bar(a)
Gaz préinstallés | Air, N₂, O₂, H₂, Ar, He, CH₄, CO₂
Gaz d'étalonnage de référence | N₂
Temps de réponse (capteur) | <30 ms
Sensibilité à la température | Capteur de débit : zéro 0.015% FS/ºC ; span 0.05% Rd/ºC
Taux de fuite vers l'extérieur | Typique < 2 x 10⁻⁹ mbar l/s He
Sensibilité à l'orientation | Montage dans n'importe quelle position, sensibilité négligeable

Parties mécaniques
Matériau en contact avec le fluide | aluminium, acier inoxydable, nitrure de silicium, époxy, alumine, verre
Pression d'épreuve | 25 bar(g)
Raccordement au procédé | G1/2”BSSP ISO 1179 cavités
Matériau d'étanchéité | FKM 51415
Poids | 250 grammes
Indice de protection | IP40

Propriétés électriques
Alimentation Electrique | +24 VDc ± 10%
Consommation électrique max. | 0.5 Watt
Communication numérique | Modbus-RTU / FLOW-BUS
Raccordement électrique | 9-pin D-sub male

Applications

• Dépôt réactif par sputtering
  • Suivi rapide des points de consigne pour le contrôle de l'épaisseur et de la transparence des couches
  • Large plage dynamique pour une flexibilité dans l'application
• Équipements analytiques
  • Analyse élémentaire en traces, chromatographie en phase gazeuse, spectroscopie ICP, spectroscopie OES, spectrométrie de masse
  • Excellente répétabilité et stabilité à long terme
  • Qualité analytique ; faible dégazage. Contrôle rapide du débit, même à très faibles débits.
• Pile à combustible
  • Très précis et répétable à court et long terme pour la mesure et le contrôle du débit de H₂, Air, O₂ et CO₂
  • Mesure et contrôle du débit à réponse rapide pour une précision constante
  • Large plage dynamique pour la mesure et le contrôle du débit afin d'assurer la précision sur une large gamme
  • Compact pour les applications mobiles à espace restreint

Caractéristiques / Spécifications techniques

• Modèle : FF-109 FLEXI-FLOW 50 ln/min
• Marque : Bronkhorst
• Débit max : 50 ln/min (selon gaz)
• Plage de température de fonctionnement : 0 à 50°C
• Pression nominale : 16 bar(g)
• Connexion : Bluetooth, USB-C
• Sortie : débit massique réel, température
• Indice de protection : IP40
• Poids : 250 g
• Alimentation : +24 VDc ± 10%
• Communication : Modbus-RTU / FLOW-BUS
