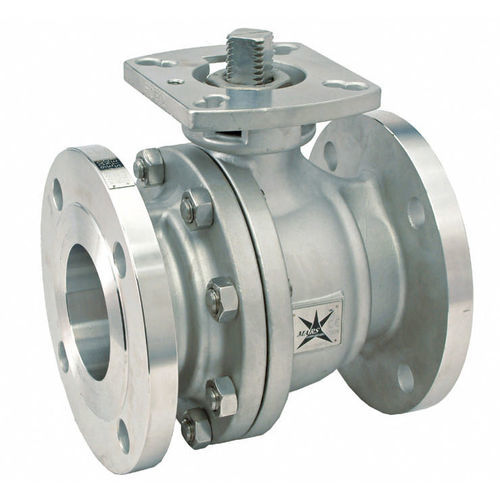

Vanne à boisseau sphérique 90D series

manuelleà brideà montage à bride

Présentation

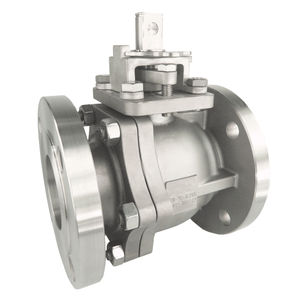

La Série 90D est une gamme de vannes à bille à brides composée de 184 modèles offrant un passage intégral, plusieurs classes de pression et matériaux de corps. Les vannes sont fournies en version à brides et préparées pour un montage direct d'actionneurs via tige carrée ISO 5211 / DIN 3337. Des variantes coupe‑feu et des versions avec ou sans poignée (préparées pour actionnement) sont disponibles.

Caractéristiques principales

• Classes de pression : ANSI 300, ANSI 150, PN10/40 et PN16
• Conception : vanne à bille passage intégral
• Matériaux du corps : acier inoxydable (incl. CF8M), acier au carbone, WCB
• Montage : à brides et montage direct ; tige carrée ISO 5211 / DIN 3337

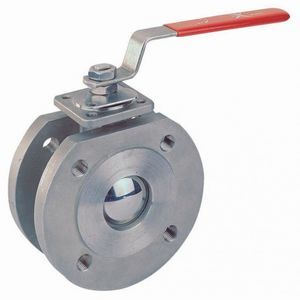

• Manœuvre : fournie avec poignée ou sans poignée pour montage d'actionneur
• Tailles : 1/2\", 3/4\", 1\", 1 1/4\", 1 1/2\", 2\", 2 1/2\", 3\", 4\", 6\" et tailles intermédiaires sur les 184 modèles
• Variantes coupe‑feu disponibles

Versions / Options

• Série V90D-2F : à brides, conforme ANSI ; variantes coupe‑feu disponibles
• Options de poignée : fournie avec poignée ou sans poignée (pour actionnement direct)

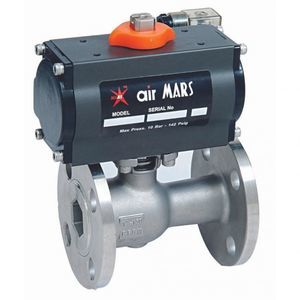

• Actionnement : préparée pour montage direct d'actionneurs via tige carrée ISO 5211 / DIN 3337
• Matériaux et classes de pression sélectionnables par SKU

Tableau produit représentatif (extrait)
SKU | Taille | Port | Corps | Conception | Montage | Prix (GBP)
V90D-2F-1-2IN-STAINLESS-STEEL-W-O-HANDLE | 1/2\" | Full | Stainless Steel | Full | Flanged, direct mount | £89.94
V90D-2F-1-2IN-STAINLESS-STEEL-W-HANDLE | 1/2\" | Full | Stainless Steel | Full | Flanged, direct mount | £92.55
V90D-2F-1-2IN-CARBON-STEEL-W-O-HANDLE | 1/2\" | Full | Carbon Steel | Full | Flanged, direct mount | £81.16
V90D-2F-1-2IN-CARBON-STEEL-W-HANDLE | 1/2\" | Full | Carbon Steel | Full | Flanged, direct mount | £83.78
V90D-2F-3-4IN-STAINLESS-STEEL-W-O-HANDLE | 3/4\" | Full | Stainless Steel | Full | Flanged, direct mount | £113.50
V90D-2F-3-4IN-STAINLESS-STEEL-W-HANDLE | 3/4\" | Full | Stainless Steel | Full | Flanged, direct mount | £116.12
V90D-2F-3-4IN-CARBON-STEEL-W-O-HANDLE | 3/4\" | Full | Carbon Steel | Full | Flanged, direct mount | £102.41
V90D-2F-3-4IN-CARBON-STEEL-W-HANDLE | 3/4\" | Full | Carbon Steel | Full | Flanged, direct mount | £104.87
V90D-2F-1IN-STAINLESS-STEEL-W-O-HANDLE | 1\" | Full | Stainless Steel | Full | Flanged, direct mount | £149.07
V90D-2F-1IN-STAINLESS-STEEL-W-HANDLE | 1\" | Full | Stainless Steel | Full | Flanged, direct mount | £151.69
V90D-2F-1IN-CARBON-STEEL-W-O-HANDLE | 1\" | Full | Carbon Steel | Full | Flanged, direct mount | £134.44
V90D-2F-1IN-CARBON-STEEL-W-HANDLE | 1\" | Full | Carbon Steel | Full | Flanged, direct mount | £137.06
V90D-2F-1-1-2IN-STAINLESS-STEEL-W-O-HANDLE | 1 1/2\" | Full | Stainless Steel | Full | Flanged, direct mount | £300.45
V90D-2F-1-1-2IN-STAINLESS-STEEL-W-HANDLE | 1 1/2\" | Full | Stainless Steel | Full | Flanged, direct mount | £306.00
V90D-2F-1-1-2IN-CARBON-STEEL-W-O-HANDLE | 1 1/2\" | Full | Carbon Steel | Full | Flanged, direct mount | £254.10
V90D-2F-1-1-2IN-CARBON-STEEL-W-HANDLE | 1 1/2\" | Full | Carbon Steel | Full | Flanged, direct mount | £259.80
V90D-2F-2IN-STAINLESS-STEEL-W-O-HANDLE | 2\" | Full | Stainless Steel | Full | Flanged, direct mount | £342.19
V90D-2F-2IN-STAINLESS-STEEL-W-HANDLE | 2\" | Full | Stainless Steel | Full | Flanged, direct mount | £347.73
V90D-2F-2IN-CARBON-STEEL-W-O-HANDLE | 2\" | Full | Carbon Steel | Full | Flanged, direct mount | £289.67
V90D-2F-2IN-CARBON-STEEL-W-HANDLE | 2\" | Full | Carbon Steel | Full | Flanged, direct mount | £295.37
V90D-2F-2-1-2IN-STAINLESS-STEEL-W-O-HANDLE | 2 1/2\" | Full | Stainless Steel | Full | Flanged, direct mount | £534.23
V90D-2F-2-1-2IN-STAINLESS-STEEL-W-HANDLE | 2 1/2\" | Full | Stainless Steel | Full | Flanged, direct mount | £539.77
V90D-2F-2-1-2IN-CARBON-STEEL-W-O-HANDLE | 2 1/2\" | Full | Carbon Steel | Full | Flanged, direct mount | £466.47
V90D-2F-2-1-2IN-CARBON-STEEL-W-HANDLE | 2 1/2\" | Full | Carbon Steel | Full | Flanged, direct mount | £472.16
V90D-2F-3IN-STAINLESS-STEEL-W-O-HANDLE | 3\" | Full | Stainless Steel | Full | Flanged, direct mount | £709.48

Caractéristiques techniques

• Nom de gamme : Series 90D - Vanne à bille à brides
• Modèles disponibles : 184 modèles (tailles, matériaux et options variés)
• Conception : passage intégral / full port
• Pressions : ANSI 300, ANSI 150, PN10/40, PN16
• Matériaux : acier inoxydable (incl. CF8M), acier au carbone, WCB
• Montage et manœuvre : bride, montage direct ; tige carrée ISO 5211 / DIN 3337 ; avec/sans poignée
• Tarification : prix par variante affichés en GBP
