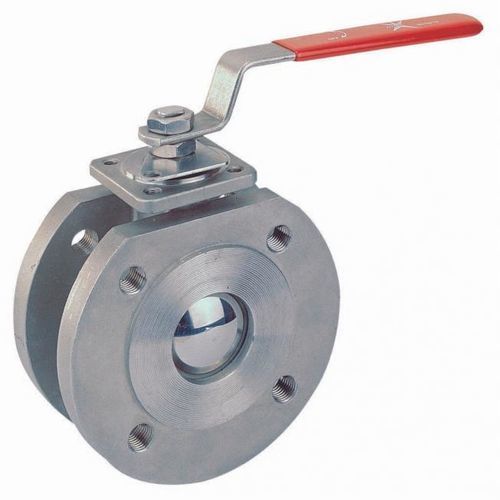

Vanne à boisseau sphérique

pneumatiquede réduction de pressionde contrôle de débit

Aperçu du produit
Vanne à bille compacte de type wafer, plein passage, classée ANSI Class 150 et PN10/16/40. Construction peu encombrante en acier inoxydable CF8M. Disponible en plusieurs configurations (Standard, Series F98 — sécurité feu, Series F98A — certifiée ISO 15848-1) et en différentes tailles et classes de pression. Options : billes V (30°/60°/90°) pour la régulation de débit, sièges PTFE/RTFE en standard, matériaux ou certifications alternatifs sur demande.

Modèles disponibles

• Standard — Type wafer, compact, plein passage ; disponible avec bille V 30°/60°/90° pour le contrôle de débit ; NACE MR0175 en option sur demande ; tailles 1/2" ~ 6" ; pression ANSI Class 150, PN16/40 ; corps CF8M ; sièges PTFE/RTFE standard (autres options sur demande).
• Series F98 — Series F98, Fire Safe ; type wafer, montage direct, conception fire safe, plein passage ; conforme à B16.34 ; tailles 1/2" ~ 4" ; pression PN16 ; matériaux de corps 1.4408 / 1.0619 ; sièges PTFE/RTFE standard (autres options sur demande).
• Series F98A — Series F98A, ISO15848-1 ; type wafer, plein passage, certifiée ISO 15848-1 ; tailles 1/2" ~ 4" ; pression PN10/40 ; matériaux de corps 1.4408 / 1.0619 ; sièges PTFE/RTFE standard (autres options sur demande).

Comparaison des modèles (tableau)
Modèle | Taille | Classe de pression | Corps | Sièges | Conception
Standard | 1/2" ~ 6" | ANSI Class 150, PN16/40 | CF8M | PTFE/RTFE standard (options disponibles) | Type wafer, compact, plein passage, option bille V, NACE MR0175 en option
Series F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE standard (options disponibles) | Type wafer, montage direct, fire safe, conforme à B16.34
Series F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE standard (options disponibles) | Type wafer, plein passage, certifiée ISO 15848-1

Caractéristiques / spécifications techniques

• Conception : type wafer, plein passage ; construction compacte et peu encombrante.
• Option V-Port : bille en V 30°, 60°, 90° disponible pour le contrôle de débit (standard sur modèles spécifiés).
• Tailles : plages indiquées par modèle — Standard : 1/2" ~ 6" ; Series F98 / F98A : 1/2" ~ 4".
• Classes de pression : ANSI Class 150 ; PN10, PN16, PN40 selon modèle/variante.
• Matériaux du corps : CF8M (Standard), 1.4408 / 1.0619 (Series F98 / F98A).
• Sièges : PTFE / RTFE en standard ; matériaux alternatifs disponibles sur demande.
• Normes & certifications : Conforme à B16.34 (lorsque spécifié) ; Series F98A certifiée ISO 15848-1 ; NACE MR0175 disponible sur demande.
• Options résistantes au feu : Series F98 désignée fire safe (conception Direct Mount fire safe).
• Applications typiques : liaisons bridé où une vanne à bille wafer compacte et plein passage est requise, avec options de certification contre les émissions fugitives et de contrôle de débit.
• Variantes : 3 modèles disponibles (Standard, Series F98, Series F98A).
