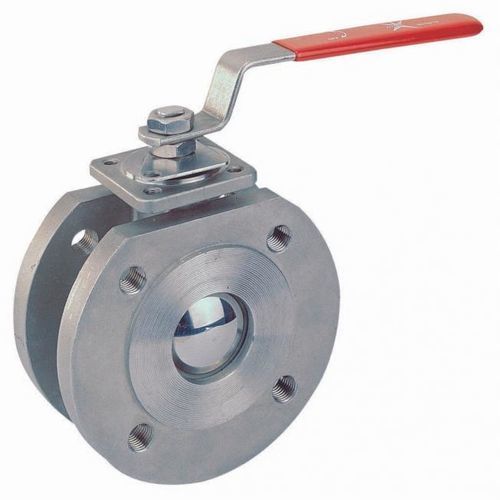

Vanne à boisseau sphérique

manuelleà régulation de débità bride

Présentation
Vanne à boisseau sphérique compacte de type wafer avec passage intégral, classée ANSI Classe 150 et PN16/40. Construction en inox CF8M, faible encombrement, disponible en trois familles de modèles couvrant différentes tailles, pressions et certifications.

Modèles

• Standard — Type wafer, compacte, passage intégral ; disponible avec bille V 30/60/90° pour la régulation ; NACE MR0175 en option sur demande ; tailles 1/2" ~ 6" ; pression ANSI Classe 150, PN16/40 ; corps CF8M ; sièges PTFE/RTFE de série ou autres options sur demande.
• Série F98 — Série F98, Fire Safe : Type wafer, montage Direct Mount, construction résistante au feu, passage intégral ; conforme à B16.34 ; tailles 1/2" ~ 4" ; pression PN16 ; matériaux du corps 1.4408 / 1.0619 ; sièges PTFE/RTFE de série ou autres options sur demande.
• Série F98A — Série F98A, ISO 15848-1 : Type wafer, passage intégral, certifiée ISO 15848-1 ; tailles 1/2" ~ 4" ; pression PN10/40 ; matériaux du corps 1.4408 / 1.0619 ; sièges PTFE/RTFE de série ou autres options sur demande.

Comparaison des modèles (tableau)
Model | Taille | Pression | Corps | Sièges | Conception
Standard | 1/2" ~ 6" | ANSI Classe 150, PN16/40 | CF8M | PTFE/RTFE (standard) ou autres options | Type wafer, compacte, passage intégral, bille V optionnelle 30/60/90°, NACE MR0175 en option
Série F98 | 1/2" ~ 4" | PN16 | 1.4408 / 1.0619 | PTFE/RTFE (standard) ou autres options | Type wafer, Direct Mount, Fire Safe, conforme à B16.34
Série F98A | 1/2" ~ 4" | PN10/40 | 1.4408 / 1.0619 | PTFE/RTFE (standard) ou autres options | Type wafer, passage intégral, certifiée ISO 15848-1

Caractéristiques techniques

• Type : Vanne à boisseau sphérique type wafer pour brides, passage intégral
• Matériaux : Corps CF8M (inox) ; alternatives 1.4408 / 1.0619 selon version
• Tailles : 1/2" ~ 6" (certaines séries limitées à 1/2" ~ 4")
• Pressions : ANSI Classe 150 ; PN16/40 ; PN10/40 selon la série
• Sièges : PTFE / RTFE standard ; autres options disponibles sur demande
• Caractéristiques de conception : Conception wafer compacte ; option Direct Mount (Série F98) ; construction Fire Safe (Série F98) ; bille V (30/60/90°) pour régulation
• Certifications / normes : Conforme à B16.34 (selon version) ; ISO 15848-1 pour la Série F98A ; NACE MR0175 disponible sur demande
• Variantes : Trois familles de modèles — Standard, Série F98 (Fire Safe), Série F98A (ISO 15848-1)
