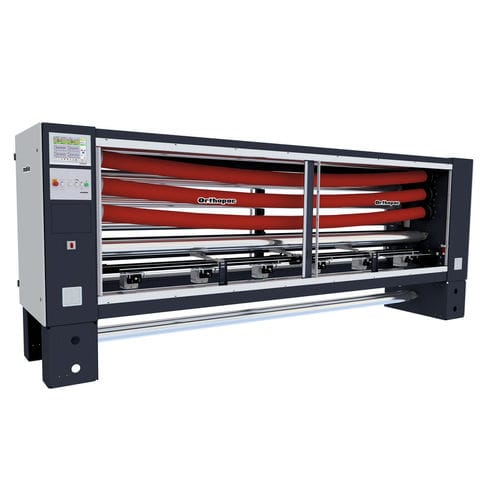

Machine à redresser pour tissus Orthopac GRVMC

de tramehydraulique

Présentation
L'Orthopac GRVMC -15 est un système modulaire de redressage de trame et de contrôle de procédé conçu pour les textiles lourds. Il dispose d'un châssis renforcé, de roulements de galets pour service lourd et de galets de cambrure et de biais de plus grand diamètre. Scanners, électronique et station de commande/affichage correspondent à la configuration Orthopac RVMC ; tous les scanners restent réglables latéralement.

Redressage de trame pour charges lourdes
Conçu pour des largeurs importantes et des textiles dimensionnellement stables nécessitant un réglage défini du skew (ex. denim, moquette). Châssis, roulements et galets sont dimensionnés pour des charges mécaniques élevées et des forces de traction importantes, permettant une correction précise sous forte contrainte.

Points forts

• Construction renforcée pour service lourd
• Largeurs de travail jusqu'à 5400 mm
• Adapté à des forces de traction jusqu'à 400 kg

Avantages client

• Maintien de tolérances serrées de déformation (bow/skew) sur textiles lourds
• Documentation des déformations résiduelles pour le contrôle du procédé et l'assurance qualité
• Réduction des rebuts et des réclamations grâce à une correction constante

Conception et composants
La machine intègre des unités hydrauliques renforcées pour le positionnement précis des rouleaux sous forte charge, un châssis solidement renforcé et des roulements de galets renforcés. Les galets de cambrure et de biais sont de plus grand diamètre pour une manipulation stable. Scanners, électronique et poste opérateur suivent les standards Orthopac RVMC ; tous les scanners restent réglables latéralement. Les vitesses de traitement varient généralement d'environ 3 m/min (moquette) à 250 m/min (textile industriel), selon le matériau.

Domaines d'application

• Denim
• Textiles industriels
• Tissus Raschel pour rideaux
• Tissus tissés en fibre de verre et en fibre de carbone
• Moquettes

Variantes

• Orthopac GRMM Redresseur : version manuelle sans balayage optique ni commande automatique. Utilisable avec le PCS Pattern Control System ou en retrofit avec options de balayage/combi.

Capteurs (systèmes de capteurs typiques compatibles)

• Scanner TK-12 — balayage optoélectronique (lumière réflexe)
• Scanner CK-15 — balayage par imagerie (capteur caméra)
• Scanner CTK-15 — balayage par imagerie pour moquettes et textiles techniques
• Patcontrol PCS — détection de motif / système de contrôle de distorsion de la trame

Caractéristiques / Spécifications techniques

• Modèle : Orthopac GRVMC -15
• Matériaux prévus : textiles lourds (denim, moquette, textiles industriels, Raschel, tissés verre/carbone)
• Largeur de travail maximale : jusqu'à 5400 mm
• Forces de traction adaptées : jusqu'à 400 kg
• Plage de vitesse de traitement : env. 3 m/min à 250 m/min (selon matériau)
• Construction : châssis renforcé, roulements de galets renforcés, galets de cambrure et de biais de grand diamètre
• Hydraulique : unités hydrauliques renforcées pour le positionnement des rouleaux sous forte charge
• Scanners et commande : scanners réglables latéralement ; électronique et commande équivalentes à Orthopac RVMC
• Variantes : version GRMM manuelle disponible pour retrofit ou combinaison PCS
• Marque : Mahlo
