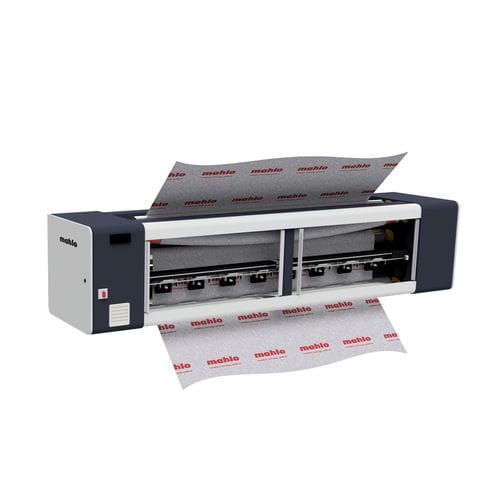

Redresseur de trame Orthopac MFRC-15

hydrauliqueélectromécanique

Présentation
Ce redresseur de trame compact à micro-réglage est conçu pour corriger les déformations résiduelles de la trame. L'Orthopac MFRC offre une précision de redressage très élevée pour des déformations relativement faibles. L'appareil est fourni de série avec des rouleaux d'inclinaison et de courbure et peut être équipé d'un réglage des rouleaux par vérin hydraulique ou par entraînement électromécanique. Les vitesses de traitement vont de 3 m/min à 250 m/min.

Description principale
Ce modèle constitue un système compact de redressage fin destiné à la correction des déformations résiduelles. La force particulière de l'Orthopac MFRC réside dans sa capacité à effectuer des ajustements de redressage très fins tout en conservant une faible emprise au sol. Disponible avec actionnement hydraulique ou électromécanique des rouleaux de redressage.

Points forts

• Dosage très fin de l'effet de redressage
• Dimensions compactes
• Faible encombrement produit
• Micro-réglage des déformations résiduelles

Avantages pour le client

• Maintien de tolérances strictes liées aux déformations
• Possibilité de documenter les déformations résiduelles
• Réduction des réclamations clients
• Amélioration des relations clients grâce à une qualité d'entoilement constante

Concept technique
Le système d'entraînement à positionnement continu des rouleaux, associé à une unité hydraulique dédiée, assure des temps de positionnement courts, une grande précision et un entretien minimal. Deux unités hydrauliques indépendantes (chacune avec servomoteur et pompe inverseuse à vitesse et sens variables pour la sélection individuelle des cylindres pour inclinaison/courbure) garantissent un fonctionnement efficace avec un faible échauffement. En alternative, un concept d'entraînement électromécanique à variation continue, avec commande servo à réponse rapide et moteurs à fréquence contrôlée, est disponible.

Domaines d'application

• À la sortie d'un cadre d'étirement (stenter)
• Équipements de sanforisation
• Machines d'impression
• Machines de stratification par flamme
• Autres lignes de finition et de conversion

Variantes

• Orthopac MMR Straightener : Machine de redressage manuelle sans système de numérisation optique ni contrôle

Capteurs (options typiques)

• Scanner TK-12 — Numérisation optoélectronique (lumière réflexe)
• Scanner CK-15 — Numérisation par imagerie / caméra

Documents & références (exemples)
Brochures et fiches techniques sont disponibles pour les appareils Orthopac et la technologie de scanners Mahlo, incluant des brochures produit et des rapports d'application décrivant le redressage de la trame, les options de scanner et la protection contre la corrosion pour les redresseurs de trame.

Caractéristiques techniques

• Modèle : Orthopac MFRC -15 (redresseur de précision)
• Éléments de redressage : rouleau d'inclinaison et rouleau de courbure (de série)
• Options de réglage : réglage par vérin hydraulique ou réglage électromécanique (servo)
• Entraînement de positionnement : entraînement à positionnement continu ; unité hydraulique ou commande servo électromécanique
• Unité hydraulique : deux unités hydrauliques indépendantes avec servomoteurs et pompes inverseuses pour la sélection individuelle des cylindres
• Plage de vitesse de traitement : 3 m/min à 250 m/min
• Orientation de conception : dosage très fin de l'effet de redressage, faible emprise, faible encombrement produit
• Capteurs typiques : scanners optoélectroniques (réflex) ou scanners d'imagerie caméra pour la détection des déformations
