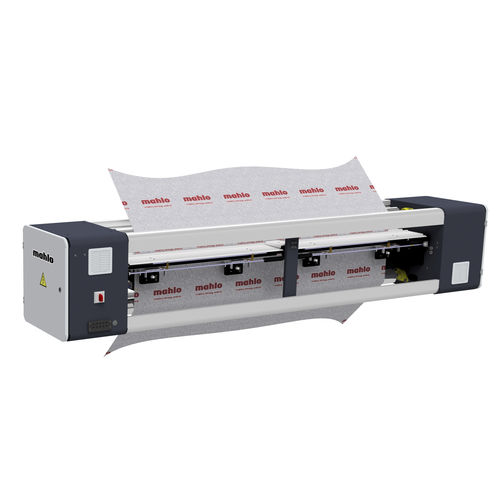

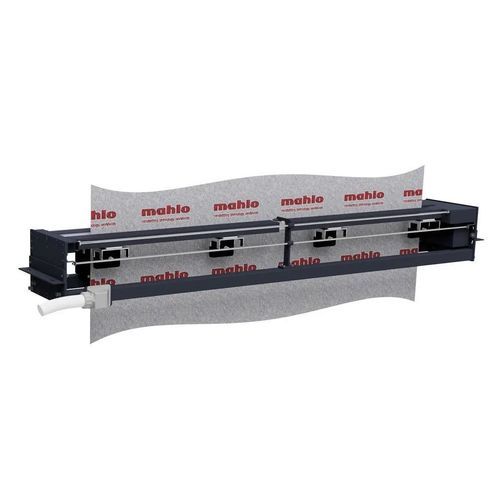

Machine à visiter et à mesurer le tissu Orthopac FMC-15

Présentation
L'Orthopac FMC -15 est un système optique de détection et de contrôle des déformations pour lés textiles. Il détecte et enregistre les déformations résiduelles (courbure et obliquité), détermine la densité trame/chaîne et peut piloter des redresseurs de trame externes. Équipé de balayage numérique et d'un traitement FFT, le système s'adapte automatiquement aux structures textiles et fournit une détermination d'angle rapide et précise.

Fonctions principales

• Détection et enregistrement des déformations de type bow et skew
• Détermination automatique de la densité trame / chaîne
• Connexion et commande de redresseurs externes (sorties impulsions, support rouleaux d'extraction, différentiels à chaîne et entraînements multi-moteurs)
• Utilisation comme unité universelle de redressement/contrôle pour diverses lignes de production

Points forts

• Optique optimisée pour une mesure angulaire de haute résolution
• Traitement du signal en temps réel pour un calcul d'angle instantané
• Éclairage incident et arrière optimisé pour un balayage robuste sur surfaces variées

Avantages pour le client

• Large spectre de balayage : gère les couleurs, imprimés, jacquard, velours et boucles
• Fonctionnement intuitif et visualisation ergonomique des déformations et des logs
• Adaptation automatique aux structures produits complexes pour une mesure fiable

Principe de numérisation
Balayage optique par modulation clair–sombre avec analyse basée sur la FFT pour une détection robuste de la structure trame/chaîne et des angles de déformation.

Domaines d'application
Installation sur cadres de thermofixage (stenter), lignes d'impression et de finition ou autres équipements de traitement de lés pour surveiller et corriger les déformations trame et enregistrer les données qualité en production textile et finition.

Capteurs / têtes de balayage (exemples)

• Scanner TK-12 — optoélectronique (lumière réfléchie)
• Scanner CK-15 — imagerie / caméra
• Scanner CTK-15 — capteur caméra pour tapis et textiles techniques
• Balayage hybride — combinaison imagerie (CK) et optoélectronique (TK)

Installation et fonctionnement typiques
La famille FMC est disponible en version pont compacte (FMC EP) pour espaces restreints et en pont standard (FMC T) avec rouleaux guides. Les têtes de balayage se positionnent automatiquement sur la largeur du tissu ; le système enregistre les valeurs de déformation et envoie des impulsions de contrôle aux redresseurs si nécessaire. Intégration possible avec les automates et appareils de mesure d'humidité et de mouillage résiduel.

Remarques
Le système est prévu pour fonctionner avec des redresseurs Mahlo et tiers et prend en charge des interfaces numériques modernes et une technologie processeur pour un contrôle adaptatif et une visualisation claire.

Caractéristiques / spécifications techniques

• Type : Système optique de détection et de contrôle des déformations
• Déformations détectées : bow et skew (direction trame)
• Mesure supplémentaire : détermination de la densité trame / chaîne
• Méthodes de balayage : optoélectronique (TK), imagerie/caméra (CK), combinaison hybride
• Traitement du signal : calcul d'angle en temps réel / instantané (analyse basée FFT)
• Éclairage : éclairage incident et arrière optimisé pour une acquisition robuste
• Variantes de montage : pont compact (FMC EP), pont standard avec rouleaux guides (FMC T)
• Intégration : sorties de commande pour redresseurs externes ; support rouleaux d'extraction, différentiels chaîne, entraînements multi-moteurs
• Adaptativité : adaptation automatique aux différentes structures et motifs textiles
• Affichage / exploitation : visualisation ergonomique et intuitive des déformations et des enregistrements
