Joint de dilatation en métal TENSA®MODULAR

rectangulaireà bridepour chantier de construction

Présentation du produit
Lorsque les joints de dilatation modulaires dépassent les dimensions transportables ou sont posés par phases, leurs éléments doivent être assemblés sur site. mageba a développé un raccord d'assemblage boulonné résistant à la fatigue pour le joint TENSA®MODULAR, n'utilisant que des connexions boulonnées et évitant la nécessité de soudures sur site. Cette solution simplifie la logistique, accélère la pose voie par voie et garantit une qualité supérieure en concentrant les soudures et la protection anticorrosion en atelier.

Caractéristiques principales

• Conception d'emboîtement boulonné résistante à la fatigue sans soudage sur site
• Soudage et protection anticorrosion appliqués en usine pour une qualité contrôlée
• Optimisé pour l'installation voie par voie et les livraisons par phases
• Mécanisme de charnière intégré pour faciliter l'assemblage et l'alignement
• Permet le retrait ou le remplacement rapide des joints modulaires sur site

Principe
Le raccord d'assemblage boulonné relie les segments du joint modulaire à l'aide de connexions boulonnées haute résistance et d'un détail de charnière spécifique. Toutes les soudures et protections sont réalisées en usine avant livraison, de sorte que l'assemblage sur site se limite au boulonnage. La conception vise une performance en fatigue comparable aux raccords soudés tout en réduisant les risques et les délais liés aux travaux de soudage sur site.

Applications
Conçu pour les systèmes de dilatation de ponts et structures où les joints TENSA®MODULAR sont livrés ou posés par segments. Le raccord boulonné convient aux joints de grande longueur, aux chantiers en phases et aux projets nécessitant une pose voie par voie, un retrait temporaire ou un remplacement progressif des joints modulaires.

Informations complémentaires / Légendes

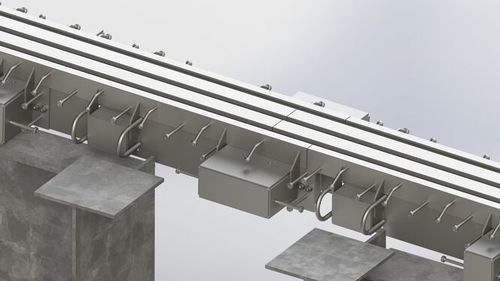

Les vues en coupe et vues installées illustrent le détail de l'emboîtement boulonné pour les âmes centrales simples et le joint TENSA®MODULAR entièrement assemblé. Les dessins mettent en évidence les schémas de perçage, les positions des charnières et les zones protégées en usine avant installation.

Spécifications techniques

• Raccord boulonné résistant à la fatigue (aucune soudure sur site requise)
• Compatible avec les joints TENSA®MODULAR
• Mécanisme de charnière intégré pour optimiser l'assemblage et le transfert de charge
• Soudage et protection anticorrosion appliqués en usine pour toutes les surfaces
• Adapté aux joints modulaires nécessitant un assemblage sur site en raison de leur longueur ou d'une installation par phases
• Permet l'installation voie par voie et facilite le retrait/le remplacement
• Qualité sur site améliorée et installation plus rapide par rapport aux raccords soudés
